调音控制台操作和使用方法

一、调音控制台是什么

调音控制台是一种专业的音频控制设备,简称调音台,是电视台、演出舞台、唱片公司、KTV等场所必备的音频控制设备,是现代电台广播、舞台扩音、音响节目制作等系统中进行播送和录制节目的重要设备,它将多路输入信号进行放大、混合、分配、音质修饰和音响效果加工,调音控制台操作和使用需要一定的专业技术,对于最终音频效果的控制需要掌握一定的专业操作和使用技巧。

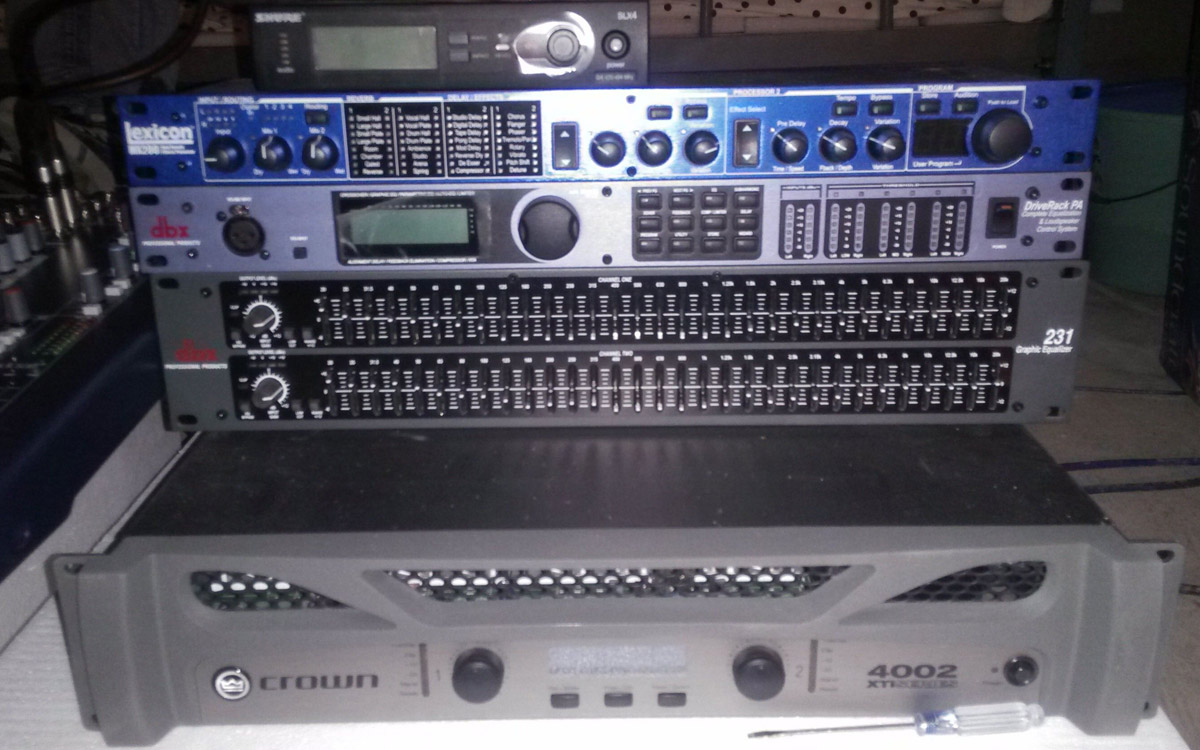

调音控制台使用图解

二、调音控制台的分类和组成

调音控制台按信号出来方式可分为:模拟式调音控制台和数字式调音控制台,在输入通道数方面、面版功能键的数量方面以及输出指示等方面都存在差异,其实,掌握使用调音控制台,要总体上去考察它,通过实际操作和连接,自然熟能生巧。调音控制台分为三大部分:输入部分、母线部分、输出部分。母线部分把输入部分和输出部分联系起来,构成了整个调音控制台。

三、调音控制台使用怎么操作和使用方法

  1. 麦克风输入接口:麦克风输入经由 XLR 母座,可接受平衡式或非平衡式低电平讯号,使用专业动圈式、电容式或丝带式低阻抗麦克风,如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线,以避免电波噪音的干扰。
  2. 高电平输入接口:高电平输入通常经由 TRS 1/4“ 立体 Phone Jack 或 TRS 1/4” Mono Phone Jack 送入,麦克风音源以外的讯号都可经由高电平输入至混音机,立体 Phone Jack 的输入是平衡式的,相同于 XLR 的方式,但是如果一定要用非平衡式器材时,可用 Mono Phone Jack ,其接线不能太长(4.5m 以内)。
  3. 衰减 20 分贝按键:按下此键可以对输入电平衰减 20 分贝。一般在环境噪音较大,设备电平噪音较大或电平过高的时候使用该按键。使用该键将对音频输入信号的所有频率进行衰减,以达到将音量较小的杂音或电噪音过滤掉的目的。有时会出现输入电平信号过高的现象,如不进行衰减,则衰减器的控制范围就会大大降低,只能在一个很小的区域内滑动,造成对音量输出控制很难操作。此时应按下此键,以增大衰减器的有效控制范围。
  4. 峰值指示灯:Peak 灯亮时,警告使用者输入信道内的讯号过强。发现 Peak 灯亮时,并且任由这种情况持续的话,调音控制台会启动自我保护功能,切断音源输出。所以,此时应调整输入音量大小,否则,调音控制台的音频输出将被自动切断。可使用的控制包括:Line -20 DB、减小Gain、拉低衰减器,一般以减小Gain为宜。
  5. 增益旋钮:它是用来调节输入信号电平大小的。输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。显然,旋钮顺时针方向角度越大、推子越高,输入信号的输出电平的提升就越大,或者说该路输入的音频信号在输出中的响度就越大。增益范围为 20 分贝到 60 分贝。值得注意的是,增益太高会使声道负荷过载,导致声音失真;太低则背景噪音明显,可能也无法获得足够的讯号电平提供混音输出。使用高电平输入时要将增益转小。增益旋钮是作为声音输入调音控制台的关口,调整适当,即可保证调音控制台下一级的处理电路能接收到充分且“干净”的信号。
  6. 三段均衡器旋钮:High、Middle、Low 分别可以对高频、中频、低频进行增强或衰减,控制范围为正负 15 分贝。中频控制收人声时尤其有用,可以非常准确地修饰演出者的声音。 低音:20 Hz ~ 500 Hz 适当时,低音张弛得宜,声音丰满柔和。不足时声音单薄,过度提升时会使声音发闷,明亮度下降,鼻音增强。中音:500 Hz ~ 2 KHz 适当时声音透彻明亮。不足时声音朦胧,过度提升时会产生类似电话的声音。高音:2 KHz ~ 8 KHz 是影响声音层次感的频率。不足时声音的穿透力下降,过强时会掩蔽语言音节的识别,使齿音加重、音色发毛。
  7. 总监听音量旋钮:调节该通路在监听线路中的音量大小。如不使用额外接入调音控制台的总监听设备,则此旋钮可置于 0 处。
  8. 输出至效果器旋钮:调节该旋钮决定该路输出至效果器的电平大小。如不使用外接的效果器,则此旋钮可置于 0 处。
  9. 声像旋钮:它用来调整该通道信号在左右声道之间的立体声位置。调节范围 左声道 5 ~ 右声道 5 ,如不需要制作特殊效果,一般置于 0 处。
  10. 衰减器前监听按键:当衰减器前监听按键按下时,监听输出送出的仅为该路信号,使用该键可有效地判别出杂音的来源。当有多路输入的 PFL 被按下时,监听输出送出的将是这些通路的混音。
  11. 衰减器(音量推子):决定该通道信号发送给总线输出的音量大小。音量推子实际上是一个衰减器,用于对该通道的输出信号进行衰减。当推子位于最下端(或音量旋钮位于最左端)时,信号被无穷衰减。这时,该通道没有信号输出。调节范围 -∞ ~ +6 分贝,一般以推到 0 处适宜,超过 0 则会使声音产生一定程度的失真。如果一定要提高电平讯号,一般采用适当提高Gain的办法,而不会将衰减器提升超过 0 。
  12. 监听输出接口:提供外接监听设备的接口,用来连接外部监听设备。
  13. 调音控制台输出至效果器接口:将输入信号送出至外部效果器。
  14. 辅助立体声输入接口:连接辅助的立体声输入设备。
  15. 效果器返回调音控制台接口,将经过外部效果器处理送回的信号接入。
  16. 调音控制台开关:当 ON 的一边被按下时,调音控制台便接通电源,POWER 一侧则为断开电源。
  17. 监听耳机输出接口:连接监听耳机。当任何一条通道的 PFL 都未按下时,耳机监听信号与总输出信号一致。当有通道的 PFL 键被按下时,则该输出为所有被按下 PFL 键的通道信号的混音(包括通过效果器处理的音效)。
  18. 辅助立体声输入旋钮:调节辅助立体声输入的电平高低。
  19. PFL指示灯:当有通道的 PFL 键被按下时,此灯为点亮状态。
  20. 输出至效果器旋钮:调节输出至外接效果器的信号的电平高低。
  21. 耳机监听音量旋钮:调节输出到监听耳机的音量大小。
  22. 延迟效果旋钮:调节为输入信号做延迟效果处理的强度。
  23. 二段均衡器旋钮:对监听输出进行均衡调节。
  24. 电平表:三色电平表可监看所有输入、群组和混音讯号,电表为峰值式显示。显示范围为 -20 分贝~ +6 分贝。有两条 LED 灯显示,L-CH 与 R-CH 分别表示混音左、右声道的输出电平大小,如果按下 PFL 键,则显示为被按下的声道的输出电平值。一般应
  25. 将峰值控制在 0 处,不能持续出现红灯。当调音控制台电源被接通时,ON 处的红灯会被点亮。
  26. 回响效果旋钮:调节为输入信号做回响效果处理的强度。
  27. 效果器至监听旋钮:调节音源通过效果器处理后,输出至监听的大小。
  28. 图形均衡器:对总输出音源信号进行比较细致的均衡调节。频点分为 63 250 1K 4K 16K,可分别进行 -12 分贝~ +12 分贝的衰减或增益。
