电力调度控制台招标文件

招投标公司在受委托进行电力调度控制台项目招标时，需要根据用户实际情况制作招标文件，考虑到电力调度控制台的特殊性并不被大家所熟之，为帮助招投标机构顺利进行电力调度控制台招标工作，中创美特此提供电力调度控制台招标文件以供参考。

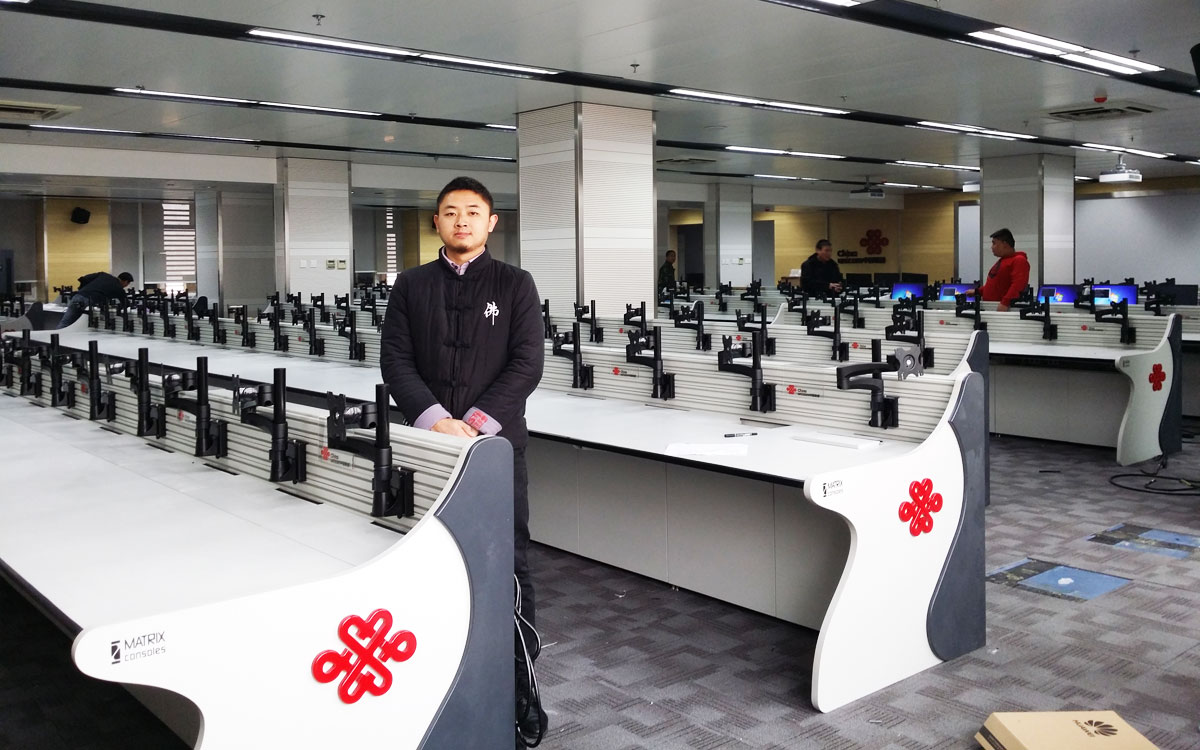

***电力调度控制台共17席，其中指挥调度席为5席，其余席位为12席，分为四排布置。

每个席位设置支持承载不少于2个22英寸16：9显示器的显示器支臂，显示器通过显示器支架悬挂在调度控制台背板上，每个席位分别设置支持承载1个调度触摸屏幕电话的支臂。

工作台面保持平滑水平，严格考虑人体工学的标准，包括视线，延伸距离，键盘高度，及膝部的空间。工作面的高度为地面以上750mm，附以校平器调整。调度控制台深度为1000mm。

配备17把专业级调度控制台专用人机工学座椅。

配备14个半圆形卷门文件柜，以便放置资料。

每个席位内部应可放置2台计算机主机，键盘、鼠标。

调度控制台设置有隐藏式走线槽、孔，检修门，并保证维护、更换的方便性和灵活性。

每个席位配置2条四联三孔的调度控制台专用PDU插排。

调度控制台具有良好的整体性和密闭性同时达到美学要求。

1、电力调度控制台招标文件之框架机构要求

1)框架结构应由冲压成型金属框架制成的纵向支脚和铝合金水平横梁构成，通过它们拉紧来形成一个坚固的，抛光的、矩形的结构。

2)框架结构应采用模块化结构，具备灵活性、可扩展性、高承重性及耐久性能，满足7*24小时连续工作。

3)纵向支撑应采用厚度2.5mm冷轨钢，表面镀锌、喷塑（或氟碳漆），具有良好的承重性能、防火性能和耐久性；横向支撑采用铝合金现代化型材，表面氧化、喷塑（或氟碳漆）处理，除具有良好的承重性能、防火性能及耐久性外，并有很强的灵活性和可扩展性；

4)主框架应采用可调整高度的圆形支撑脚，此圆形支撑脚采用不锈钢材质，表面拉丝处理，可承受高负荷重量，外观质感较强，永不生锈；

2、电力调度控制台招标文件之工作台面要求

1)工作台面基材应为25mm厚E1（或E0）级高品质环保密度板，具有很好的承重性能和抗弯能力；饰面材料为具有耐热、耐烟灼、耐撞击、耐潮湿、防水、耐腐蚀的美国威盛亚高强度高压耐火板（HPL），台面基材与耐火板采用高品质环保粘合剂结合在一起；工作台面封边材料为人性化11.5mm宽带倾斜弧度的耐冲击柔性材料包边缘，对使用人员能够起到一个很好的支撑，并且达到延缓使用人员疲劳的功能。

2)工作台面应分为两部分，前台面板及后台面板，靠近操作员一侧是前台面板，为固定式操作界面，可用于放置键盘、鼠标，书写等；后半部分一侧是后台面板，后台面板可免工具取出，下方设置横向走线槽，备用电源、网络插座等，方便施工时操作；后台面板中设置300mm内嵌式带毛刷活动翻板，下方对应电源、网络插座等，方便便携式设备使用及维护，且具有防尘、走线等功能。

3、电力调度控制台招标文件之背景板要求

1)工作台面后方，应设置带凹槽铝合金背景板，表面酸洗、氧化及喷塑（或氟碳漆）处理，具有外观大气、高承重性和高可扩展性等特点。

2)每个席位应配置承载不少于2个22英寸16：9显示器的显示器支臂。背景板用于安装360度伸缩弹簧LCD显示器支臂、照明系统、文件夹系统以及电话等；显示器支臂用于承载带100*100（75*75）安装孔的液晶显示器，操作员可方便的拉伸显示器的距离，以及调整任何角度，保证操作员以更合适的距离和角度进行操作，减少操作员疲劳度，大大提升操作工作效率，更有利于操作员身心健康；

4、电力调度控制台招标文件之面板要求

1)前面板：应采用冷轧钢材质，表面酸洗、镀锌、喷塑（或氟碳漆），冲密集型圆孔，以保证通风效果，增加散热性能，保证设备安全。前面板应采用270度开启快装高强度铰链安装，免工具横向开启，便于设备安装及维护。

2)后面板：应采用冷轧钢材质，表面酸洗、镀锌、喷塑（或氟碳漆），冲密集型圆孔，以保证通风效果，增加散热性能，保证设备安全。前面板采用海福乐快装液压铰链安装，免工具横向开启，便于设备安装及维护，关闭时无噪音关闭，减少噪音的同时避免对操作员造成影响。

5、电力调度控制台招标文件之插座系统要求

1)设备插座：每席调度控制台箱体内应配备2个调度控制台专用PDU电源插座，及6个86型插座底盒，插座底盒可随时扩展安装电源、网络等86型面板式插座，用于箱体各种设备的使用和未来增加设备的使用需求。

2)备用插座：后台面板中应设置300mm内嵌式带毛刷活动翻板，下方对应电源、网络插座，每席调度控制台应设置2个备用电源五孔插座和2个备用网络插座，以满足移动式设备或其它临时设备的用电和网络需求，便于操作，提前工作效率，增加整体性和美观性。

6、电力调度控制台招标文件之走线系统要求

调度控制台应具有高效且隐蔽的多功能线缆管理系统。线缆由地面进入调度控制台，然后进入纵向走线支脚，连接箱体内的纵向插座板，然后由纵向走线支脚进入调度控制台横向线槽，通过横向线槽可在调度控制台内横向贯通铺设线缆，并可连接备用插座系统；线缆均有序隐蔽铺设在走线系统内，打开前、后面板均看不到线缆（设备与插座之前线缆除外），在高效管理的同时，更加美观；另外，线缆铺设通道均设置橡胶软质护孔，在保护线缆的同时，保证了绝缘效果，大大提高安全性，保证操作人员的安全。

7、电力调度控制台招标文件之文件存储系统要求

控制调度控制台应有文件存储空间，需设置14个半圆形卷门资料柜，在增加存储空间的同时，更增加了调度控制台的整体美观度，可用于放置打印机、各种设备，文件夹，资料夹等，柜门材质采用PVC推拉式卷门，美观大方。

8、电力调度控制台招标文件之设备安装系统要求

调度控制台机箱内配备设备托板，可放置计算机、服务器及网络设备等，采用海福乐高强度高精级三节滑道，需要调试设备时将后面板打开即可方便拖出操作，具有高承重性和耐久性，可承载30公斤设备，并可抽拉万次以上无故障。设备的尾部对应纵向插座板，可以方便用电和网络的输入，便于线缆管理，更加美观。

9、电力调度控制台招标文件之散热系统要求

调度控制台具有良好的自然通风散热性能，通过针对性的气体流动设计和对设备散热量的详细计算，设计自然通风散热系统（以取代可能发生故障和产生噪音的散热设备），在满足设备散热的同时，避免了散热方面设备的故障，在保证设备安全的同时，散热系统免维护。

10、电力调度控制台招标文件之防火、安全及环保要求

1)防火

调度控制台大部分应采用金属材质，木质部分亦采用阻燃材料饰面，以保证调度控制台达到机房及控制中心的防火要求，保证设备及人员的安全。

2)安全

调度控制台过线孔采用绝缘橡胶软质材料进行保护，在保证线缆的同时，更保证了用电安全。

调度控制台的各整体边角以及各种部分的边角，均采用圆弧化或者打磨处理，避免操作人员在工作中受伤。

3)环保

调度控制台中各类现代的外表面装饰材料，标准的胶合木板、层压板和各类金属型材等，均采用环保材质，并遵循以下的标准：

ISO9001 certification

调度控制台所使用的粘合剂应采用符合国家环保要求的粘合剂。

调度控制台所使用的涂漆材料的应无VOC（挥发性有机化合物）排放。

调度控制台所使用的清洁剂应采用符合国家环保型清洁剂。

11、电力调度控制台招标文件之人体工程学要求

调度控制台应严格遵循人机工程学设计，从美观、实用、视觉效果、操作人员的操作习惯及舒适度、环境对操作人员的影响等多角度考虑，严格依据人机工程学进行设计，有利于操作人员的身体健康。有效解决员工视觉疲劳、姿势不正确等问题，操作更为方便快捷，更大限度提高舒适度和工作效率，并满足以下要求：

1)视觉考虑

对于在调度中心工作的调度人员，主要监控的视觉对象是安装在调度控制台的显示屏幕和安装在调度中心的大屏幕。

屏幕顶部1/3与视线平行或在视线之下，屏幕距离人眼的距离最小为8”(457)，大约为手臂长度；

手腕自然下放，与手臂没有角度或略下垂。

下臂放松，上臂和下臂大约成自然的100度。

可调整的椅背，与自然弯曲的后脊背相适应。

键盘角度与手臂弯曲角度相一致。

大腿与桌面相平行。

座椅高度需要可以调节，座椅深度要适合小腿自然弯曲。

旋转座椅具有5个方向轮。

显示器阅读角度也要可以调节。

调度控制台顶部距地面水平高度为1米左右，低于人体正常坐姿的视力线水平高度(1.2~1.25m)，使大屏幕、桌面显示器与桌面这三大视野范围互不影响或干扰，方便操作员的使用，以达到提高工作效率的目的。

2)空间考虑

使用设备位置：调度人员经常使用设备的位置可以合理打开，同时可以很轻松拿到相应物品，桌面显示器位置可以很灵活移动并可以根据使用人员需要调整视角方向；

人与人之间空间距离：人与人之间工作互相不干扰，前后排之间走路通过的时候不影响坐着工作的人员正常工作。

人员参观走向：由于调度中心也是企业形象的体现，很多领导和参观人员会到这里进行参观，因此，需要合理考虑参观路线，参观人员有良好的路径，同时也不要影响调度人员的工作。

3)调度控制台可灵活布置

调度控制台根据用户提供空间的具体尺寸和具体需求，进行定制化设计和制造，以达到有效利用空间，尽更大能力满足用户使用的需求。

调度控制台内部设备便于安装、使用和维护

调度控制台前后均需配有通过铰链连接的面板，容易打开，方便内部设备的维护；

调度控制台内部需配有专业的抽拉式设备托板，便于电脑及其它设备的安装、使用和维护；

调度控制台内部需配有专用的强电和弱电布线线槽，便于调度控制台内部线缆的梳理和布置；

4)操作员舒适度

调度控制台操作台面采用木质材质，台面包边采用软质弧形包边，质感舒适，外观简洁大方。

调度控制台表面均采用无眩光材料，减少进行操作员眼睛的光线，减轻操作员的视觉疲劳。

5)操作员便利性

调度控制台对操作员的坐姿，操作习惯进行全面考虑，合理布置相关使用设备的位置及灵活性，增加操作员的工作效率。
