监控操作台施工方案

监控操作台除了生产工艺和设计很重要,现场施工也会影响到日后的技术性能和工作质量,因此在施工时应注意每一个细节,监控操作台在工厂内采用1.0-2.0mm优质冷轧钢板经剪切、冲压、折弯、焊接、打磨表面处理静电粉末喷涂等工艺加工而成,多为是模块式拼装设计,由多个单联或两联的小单位监控操作台拼接而成,方便运输,节省人力物力,即使监控操作台的一小部份坏了,也可以把这监控操作台的小单元重新制作拼装上,设计非常合理,中创美为您介绍监控操作台施工方案。

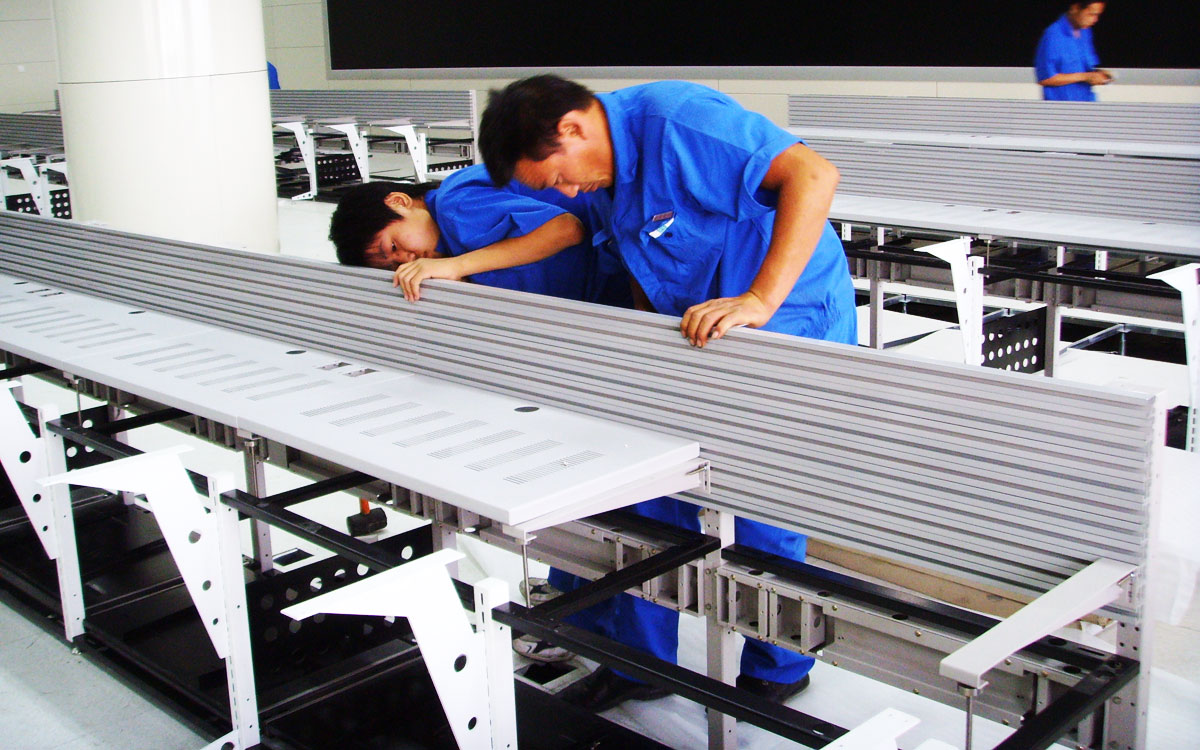

监控操作台施工照片

一、监控操作台施工步骤

  1. 了解监控操作台平面图合理布局工程图纸,对施工工地开展清除,对强电弱电电缆线开展查验是不是及时。
  2. 掌握监控操作台有关规格,精确测量屋子的尺寸和监控操作台历经的吊顶天花板、门和电梯轿厢高宽比,充分考虑监控操作台里机器设备较多,把监控操作台放到间距开关电源、网络线插孔、通信插孔近期的地区。
  3. 在监控操作台施工前需提前准备好十字螺钉.活络扳手.套筒规格等工程施工。
  4. 监控操作台运到安裝点,拆卸木箱包装核对总数,核查是不是与规定相符合,对监控操作台零部件外型开展查验,有没有刮伤、损坏、及形变。
  5. 刚开始拼装监控操作台下框构造骨架图,先取出下架构前后左右立梁与下架构前后左右承重梁构成2个四方形的架构,调节好四方形的架构的顶角规格,确定螺钉早已安裝拧紧。
  6. 固定不动监控操作台下架构前后左右左右承重梁,拼装成一个六边形正方体,用监控操作台安裝专用工具套同、十字头拧紧好每一螺钉,拧紧好后对六边形构造骨架图的规格开展效正。确定规格准确无误,刚开始提前准备下一部安裝工作中。
  7. 安裝监控操作台上架构,找到上架构上下前后左右梁,用专用型螺钉指向所打孔部位,联接好固定不动螺拴。确定螺拴早已拧紧,效正规格及视角,准确无误后安裝电脑键盘轨导固定不动梁,电脑键盘轨导上下之后承重梁,固定不动好螺拴,开展下一步试用电脑键盘托轨导。调整好电脑键盘托轨导部位安裝好电脑键盘托。
  8. 安裝监控操作台后侧的铝合金型材显示屏支臂固定不动板,以便放便安裝显示屏支臂,在铝合金型材的埋孔处放进显示屏支臂固定不动螺钉。拧紧好铝合金型材及显示屏支臂螺钉,确定他们的部位。准确无误后安裝前后左右门板,及前后左右门边框。
  9. 对监控操作台具体地址跟甲乙确定,依照具体的图纸尺寸放到特定部位。经确定准确无误后安裝监控操作台支撑架,支撑架跟混凝土路基用膨胀螺丝联接。用附注中的膨胀螺栓固定不动、固定不动好后,把早已是半成品加工的监控操作台放到支撑架上(或木地板上),开展凝结、提升、联接。
  10. 安裝监控操作台显示屏,调整适合的視覺间距,显示屏调节到适合人的眼睛視覺部位,能够降低心身疲惫。

二、监控操作台施工注意事项

  1. 监控操作台安裝工程施工应稳定坚固,高宽比适度,有利于实际操作维护保养。
  2. 监控操作台反面、侧边,距墙间距,充分考虑有利于检修。
  3. 监控操作台办公环境,要在中央空调房间内,然后清理,机器设备间要留的室内空间,可改装电扇自然通风。
  4. 监控操作台开关电源的火线零线、零线、接地线,依照标准联接,检验量各机器设备“机壳”和“视頻电缆线”对地工作电压,工作电压越高,越容易导致“监控摄像头”的毁坏,防止“感应起电拔插”监控视频线。
  5. 恰当置放弱电、弱电安装电缆线,确立路线布线方位。便捷中后期检修工作人员对路线电缆线的维护保养工作中。
