监控操作台如何接地?

监控操作台是监控中心工作人员的主要操作平台,安装计算机、显示器、音视频设备、网络设备等各种用电设备,电缆引入后在监控操作台内进行铺设并与电源插座进行端接,而这些与电力相关的部分都会有漏电的风险,从而对工作人员的安全造成隐患,所以需要将操作台外壳进行接地处理以保护人员安全,那监控操作台如何接地呢?中创美科技为您详细介绍:

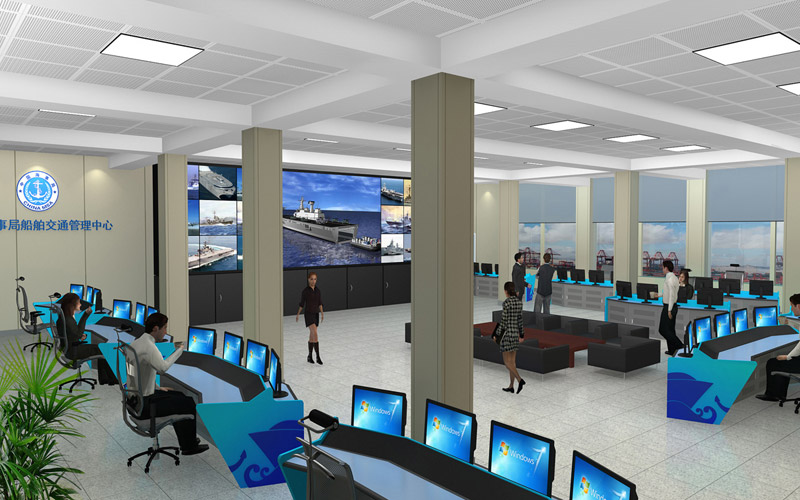

监控室操作台接地示意图

监控操作台的接地应分为以下几部分:

1、监控操作台电源接地

监控操作台引入电源应是带地线的三芯电缆,在引入后与电源插座进行端接时,应按照线序稳固有序地连接,并保护地线端接正确。

2、监控操作台外壳接地

  • 监控操作台一般采用钢制结构,而钢制部件的表面进行喷塑处理,所以钢制部件表面一般是绝缘的,在做外壳接地前,我们需要把监控操作台形成一个整体并接地,这样才能保证在漏电的情况下每一个部件的接地是有效的。
  • 如何才能形成一个整体呢,当金属构件相互之间采用螺钉连接时,要用连接的螺丝孔进行去渣攻丝,再使用不绝缘的螺钉进行连接,就能让两个金属构件形成一个带电体,如果两个金属构件不是采用螺钉连接且有一定距离,可以采用多芯线将两个构件进行连接即可,但要保证连接点的稳固连接且不绝缘。
  • 当监控操作台形成一个带电体后,再与房间的接地系统进行连接,监控操作台应在金属构件的某些部位预留接地孔,当长度过长时,一个带电体可以设备几个接地点,通过房间的接地系统与大楼接地系统连接,从而创造安全的用电环境。
