如何设计监控指挥中心操作台尺寸?

监控指挥中心操作台尺寸对舒适度的影响比较大,合适的尺寸会让操作人员更加舒适和便捷,更提高工作效率,如果操作台尺寸不正确或不符合要求,那会对设备的安装、操作人员的健康、工作效率等产生不好的影响,所以,操作台厂家在设计产品时,应注意把握好尺寸,如何才能让操作台尺寸符合要求呢?中创美科技在这里向大家详细介绍如何设计监控指挥中心操作台尺寸:

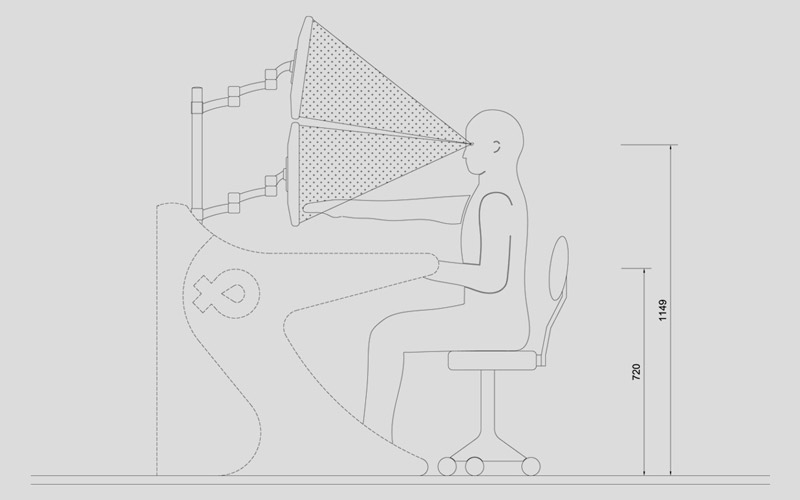

监控指挥中心操作台侧视尺寸和操作示意图

监控指挥中心操作台尺寸设计要点一、操作台尺寸应与环境相协调

首先,在设计操作台时,应结合房间环境尺寸,行距要适宜且不应小于2米,操作人员上下班时的通道要规划好,主通道不要小于1.2米,副通道不小于90CM,操作人员的走动不要对其它人员造成影响,安装设备时的主要搬运通道不得小于90CM,参观人员的走动通道应远离操作区域并尽量减少对现场人员的影响,同时,通道的设计应符合机房防火设计规范的相关要求。

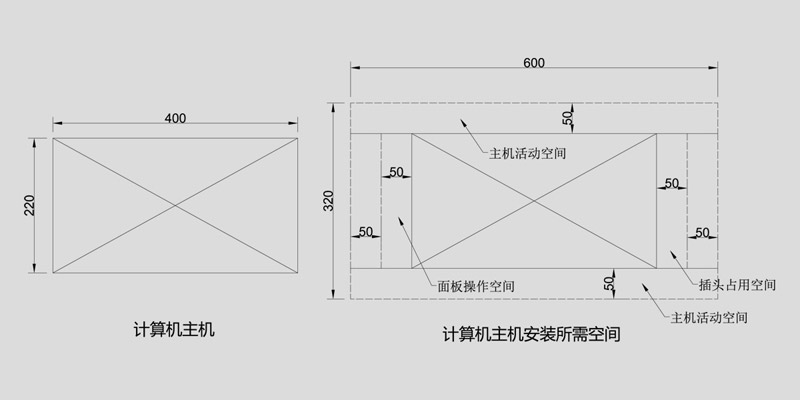

计算机安装空间计算示意图

监控指挥中心操作台尺寸设计要点二、设备安装尺寸

在设计操作台时,需要对操作台内需要安装的设备进行统计,包括数量、尺寸、走线空间等,要结合操作习惯预留出相应的操作空间,比如操作台内需要安装计算机一台,计算机的尺寸为220mm宽420mm高400mm深,那我们在计算这台计算机的安装所需空间时,应如下计算,220mm宽应适当留出活动空间后为320mm宽,420mm高适当留出活动空间后为470mm高,400mm深需要加上面板操作空间50mm和插头接线空间50mm以及前后活动空间100mm,最小深度空间应不小于600mm。

监控指挥中心操作台尺寸设计要点三、操作台尺寸与人员相协调

操作台尺寸设计需要遵循人体工程学原理,首先我们要估算操作人员的平均身高,这里需要注意的是北方人比南方人的平均身高要高5CM左右,然后我们根据身高范围进行尺寸设计,包括座椅高度,伸腿的空间大小,台面的深度,书写的空间大小,操作人员眼睛距离显示器的距离和角度,文件柜的布置是否符合操作习惯,相关配件距离操作人员的距离是否合适,操作人员的视线是否合理,有没有遮挡或者角度太大的情况出现,要这些所有因素后,结合身高范围来设计操作台尺寸,一般来讲,操作台的台面高度,在720-760mm之间,总高度应控制台1000mm以下,深度在800-1200mm之间。座椅的高度应可调,操作人员的手臂应自然地水平放在台面,坐姿操作时双腿能伸入台面下部且不会因为碰到柜体,腿部的活动空间不得小于400mm,操作人员眼睛距离显示器的距离应控制在600mm左右(约一手臂长度的距离)。

监控指挥中心操作台尺寸设计要点四、搬运尺寸

在设计操作台尺寸时,还要考虑到搬运的尺寸,如今操作台一般都采用模块化散装设计,便于运输和安装,但即使是这样,我们也要考虑单个零件的最大尺寸需要在合理范围内,因为操作台的运输大都采用公路运输,木包装箱的长度不得过大,否则容易造成损坏,也要考虑到搬运入户时的通道是否足够。一般来讲,单个零件的长度不大于1.5米,台面板的长度一般不得大于1.8米,木包装箱尺寸最好控制在1.5米以内。

另外,操作台的大小应符合人体生理的、心理特征,这方面的错误可能会损害系统的性能,影响操作台的可用性和操作人员的安全性、健康和舒适度。
