视频监控控制台组成部分有哪些?

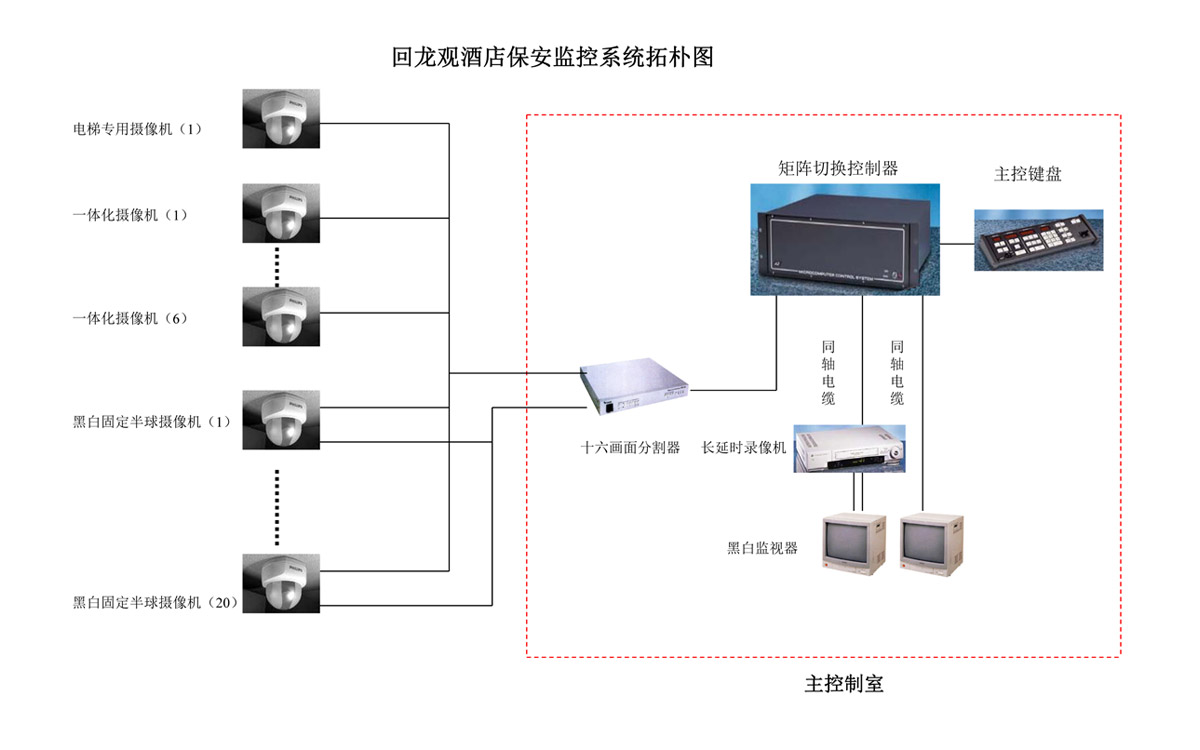

视频监控控制台一般由前端开发、传送、操作及显示信息纪录四个关键一部分构成。前端开发一部分包含一台或几台监控摄像头及其与之配套设施的摄像镜头、云台摄像机、保护罩、编解码控制器等,视频监控控制台传送部分包含电缆线、光缆电缆,及其网络信号调制解调机器设备等。视频监控控制台操作部分关键包含视频切换器、云台摄像机摄像镜头控制板、摄录机、多画面分割器、实际操作电脑键盘、各种操作计算机接口、开关电源和与之配套设施的控制面板、监控器柜等,显示信息纪录机器设备关键包含监控器等。在每一部分中,又带有更为实际的机器设备或构件。

指挥中心控制台图片

1、视频监控控制台拍摄部分

视频监控控制台拍摄部分是视频监控控制台的最前沿一部分,是全部系统软件的“双眼”。它布局在被监控场地的某一部位上,使其视场角能遮盖全部被监控的每个位置。有时候,被监控场地总面积很大,以便节约监控摄像头常用的总数、简单化传送系统软件及操作与显示设备,在监控摄像头上改装电动式的(可遥控器的)可变性镜头焦距(变倍)摄像镜头,使监控摄像头能够观查的间距更远、更清晰;有时候还把监控摄像头安裝在电动式云台摄像机上,根据控制面板的操作,能够 使云台摄像机推动监控摄像头开展水准和竖直方位的旋转,进而使监控摄像头能遮盖的视角、总面积更大。

总而言之,监控摄像头如同全部系统软件的双眼一样,把它监控的內容变成图象数据信号,传输给监控中心的监控器上。因为视频监控控制台拍摄部分是系统软件的最前端开发,而且被监控场地的状况是由它变为图象无线传输数据送至监控中心的监控器上。

因此从全部系统软件而言,视频监控控制台拍摄部分是系统软件的初始视频信号。因而,视频监控控制台拍摄部分的优劣及其它造成的图象数据信号的品质将危害着全部系统软件的品质。从系统软件噪音测算基础理论的视角而言,危害系统软件噪音的较大要素是系统软件中的第一级的輸出(这里即是监控摄像头的图象数据信号輸出)数据信号频率稳定度的状况。

用心挑选和解决视频监控控制台拍摄部分是尤为重要的。假如监控摄像头輸出的图象数据信号历经视频监控控制台传送部分、视频监控控制台操作部分以后抵达监控器上,那麼抵达监控器上的图象数据信号频率稳定度将降低,它是因为传送及视频监控控制台操作部分的路线、放大仪、切换器、等又导入了噪音的原因。

2、视频监控控制台传送部分

视频监控控制台传送部分便是系统软件的图象信号通路。一般来说,视频监控控制台传送部分只表示的是传送图象数据信号。可是,因为一些系统软件中除图象外,也要传送响声数据信号,另外,因为必须有监控中心根据控制面板对监控摄像头、摄像镜头、云台摄像机、保护罩等开展操作,因此在传送系统软件中还包括有操作数据信号的传送,因此大家这儿所说的视频监控控制台传送部分,一般就是指全部要传送的数据信号产生的传送系统软件的总数。

如前所述,视频监控控制台传送部分关键传送的內容是图象数据信号。因而重中之重科学研究图象数据信号的传输技术及传送中相关难题是十分关键的。对图象数据信号的传送,重中之重规定是在图象数据信号历经传送系统软件后,不造成显著的噪音、失帧(饱和度数据信号与色度数据信号均不造成显著的失帧),确保初始图象数据信号(从监控摄像头輸出的图象数据信号)的画面质量和灰度值级别沒有显著降低这些。这就规定传送系统软件在衰减系数层面、导入噪音层面、幅频特性和相频特性层面有优良的特性。

在传输技术上,现阶段视频监控控制台大多数选用视頻基带芯片传输技术。假如在监控摄像头间距监控中心很远的状况下,也是有选用频射传输技术或光纤传输激光焊接方法。对之上这种不一样的传输技术,所应用的传送构件及传送路线都是有很大的不一样。

3、视频监控控制台操作部分

视频监控控制台操作部分是全部系统软件的“心血管”和“人的大脑”,是完成全部系统功能的指挥系统。视频监控控制台操作部分关键由总控制面板(一些系统软件还设立副控制面板)构成。总控制面板中关键的作用有:视频流变大与分派、图象数据信号的纠正与赔偿、图象数据信号的转换、图象数据信号(或包含响声数据信号)的纪录、监控摄像头以及輔助构件(如摄像镜头、云台摄像机、保护罩等)的操作(遥控器)这些。在所述的各一部分中,对图象品质危害较大的是变大与与分派、较正与赔偿、图象数据信号的转换三一部分。

一些监控摄像头间距监控中心靠近、或对全部系统软件指标值规定不太高的状况下,在总控制面板中通常不设较正与赔偿一部分。但对一些间距较远,或因为传输技术的规定等缘故,校准与赔偿是十分关键的。由于图象数据信号历经传送以后,通常其幅频特性(因为不一样頻率成份抵达总控制面板时,衰减系数是不一样的,因此导致图象数据信号不一样頻率成份的力度不一样,此称之为幅频特性)、相频特性(不一样頻率的图象数据信号根据视频监控控制台传送部分后造成的相移不一样,此称之为相频特性)没法肯定确保指标值的规定,因此在操作台子上要对传送回来的图象数据信号开展幅频和相频的校准与赔偿。历经校准与赔偿的图象数据信号,再历经分派和变大,进到视頻转换一部分,随后送至监控器上。

总控制面板的另一个关键层面是能对监控摄像头、摄像镜头、云台摄像机、保护罩等开展遥控器,以进行对被监控的场地全方位、详尽的监控或追踪监控。总操作台子上设立的摄录机,能够 随时随地把产生状况的被监控场地的图象记下来,便于过后备查簿或做为重要环节。

现阶段生产制造的总控制面板,在操作作用上,操作监控摄像头的数量上通常都制成乐高积木式的。能够 依据规定开展组成。此外,在总操作台子上还设立時间及详细地址的标识符产生器,根据这一设备能够 把年、月、日、时、分、秒都显示信息出去,并把被监控场地的详细地址、名字显示信息出去。在摄录机上能够 纪录,那样对之后的备查簿出示了便捷。

4、视频监控控制台显示信息部分

视频监控控制台显示信息部分一般由多台或几台监控器(或带视頻键入的一般电视)构成。它的作用是将传输回来的图象一一显示信息出去。在电视机监控系统中,尤其是在由几台监控摄像头构成的视频监控控制台中,一般都并不是一台监控器相匹配一台监控摄像头开展显示信息,只是多台监控摄像头的图象数据信号用一台监控器轮着转换显示信息。那样做一是能够 节约机器设备,降低室内空间的占有;二是沒有必需一一对应显示信息。由于被监控场地的状况不太可能另外出现意外状况,因此平常要是隔一定的時间(例如几秒钟、十几秒或几十秒)显示信息一下就可以。当某一被监控的场地产生状况时,能够 根据切换器将这一路数据信号转换到某一台监控器上一直显示信息,并根据控制面板对其遥控器追踪纪录。

在一些监控摄像头台数很多的系统软件中,用画面分割器把多台监控摄像头送去的图象数据信号另外显示信息在一台监控器上,也就是在一台很大显示屏的监控器上,把显示屏分为好多个总面积相同的小界面,每一个界面显示信息一个监控摄像头送去的界面。那样能够 大大的节约监控器,而且实际操作工作人员收看起來也较为便捷。可是,这类计划方案不适合在一台监控器上另外显示信息过多的切分界面,不然会使一些关键点无法看清,危害监控器的实际效果。本人觉得,四切分或九切分比较适合。

以便节省成本,针对非特别要求的视频监控控制台,监控器可选用有视频键入接线端子的一般电视,而无须选用工程造价较高的专用型监控器。监控器(或电视)的显示屏尺寸宜选用14英寸至18英寸中间的,假如选用了“画面分割器”,可采用很大显示屏的监控器。
