中控室的设计标准

中控室是工程指挥中心等场所的核心区域,其设计标准对于确保系统的稳定运行和高效管理至关重要。以下是中控室的设计标准:

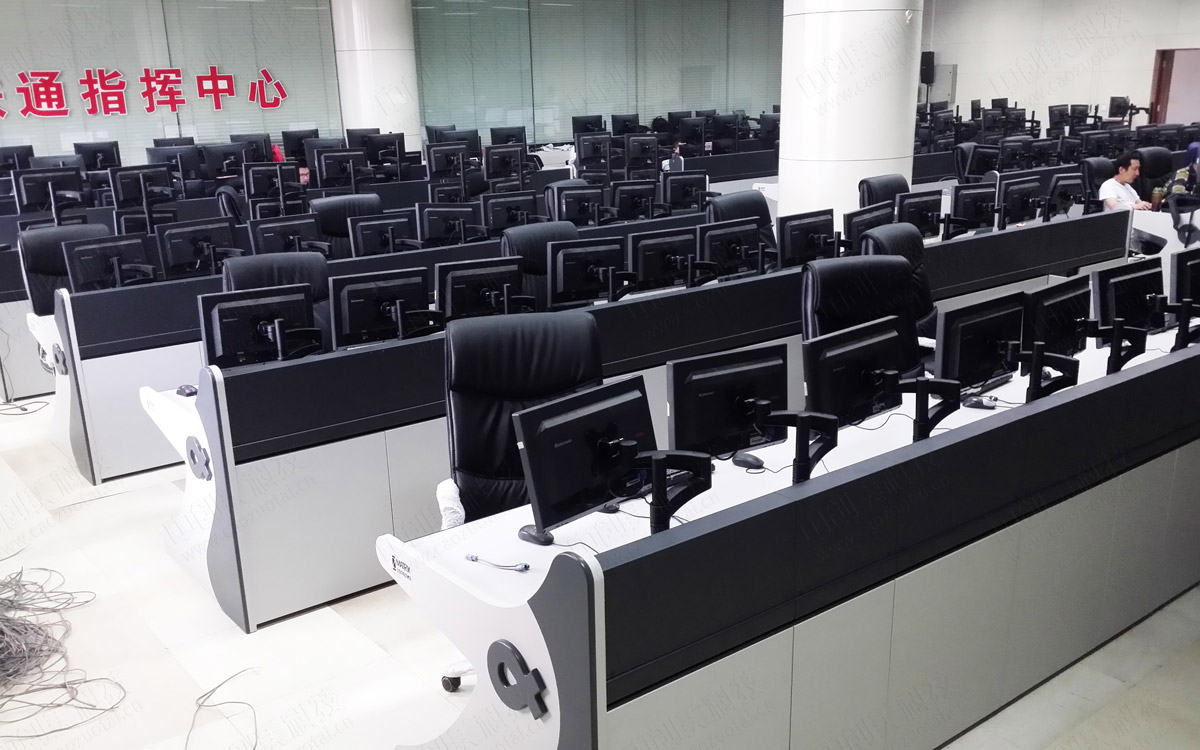

中国联通中控室图片

一、空间布局

1、面积要求:

  • 中控室的面积应根据所控制的系统规模、设备数量和操作人员数量来确定。一般来说,大型中控室面积应不少于 50 平方米,中型中控室面积在 30 - 50 平方米之间,小型中控室面积可在 20 - 30 平方米左右。
  • 要确保有足够的空间放置控制台、显示屏、服务器机柜等设备,同时还要留出人员操作和活动的空间。

2、布局合理性:

  • 中创美控制台应位于中控室的中心位置,以便操作人员能够方便地观察到各个显示屏和控制设备。
  • 显示屏应根据需要进行合理布局,可以采用壁挂式、支架式或拼接屏等方式,确保操作人员能够清晰地看到所需的信息。
  • 服务器机柜、UPS 电源等设备应放置在专门的设备区,与操作人员区域分开,以减少噪音和电磁干扰。

3、通道设置:

  • 中控室应设置足够宽的通道,以便人员和设备的进出。通道宽度一般不应小于 1.2 米。
  • 通道应保持畅通,不得堆放杂物或设置障碍物。

二、环境要求

1、温度和湿度:

  • 中控室应保持适宜的温度和湿度,以确保设备的正常运行。一般来说,温度应控制在 18 - 25℃之间,相对湿度应控制在 40% - 60% 之间。
  • 可以采用空调系统、加湿器和除湿器等设备来调节中控室的温度和湿度。

2、空气质量:

  • 中控室应保持良好的空气质量,以保证操作人员的健康和舒适。可以采用通风系统、空气净化器等设备来净化空气。
  • 通风系统应保证中控室有足够的新鲜空气供应,同时还要排出室内的污浊空气。

3、噪音控制:

  • 中控室应尽量减少噪音干扰,以保证操作人员能够集中精力工作。噪音水平应控制在 50 分贝以下。
  • 可以采用隔音材料、吸音板等设备来降低噪音。

4、照明要求:

  • 中控室应提供充足的照明,以确保操作人员能够清晰地看到显示屏和控制设备。照明强度应在 300 - 500 勒克斯之间。
  • 照明应均匀分布,避免出现阴影和眩光。可以采用 LED 灯具、吊灯等方式进行照明。

三、电气要求

1、电源供应:

  • 中控室应配备可靠的电源供应系统,以确保设备的不间断运行。可以采用 UPS 电源、备用发电机等设备来保证电源的稳定性。
  • 电源插座应根据设备需求进行合理布局,数量应足够,并且要符合安全标准。

2、接地系统:

  • 中控室应建立良好的接地系统,以确保设备的安全运行和操作人员的人身安全。接地电阻应小于 4 欧姆。
  • 接地系统应包括工作接地、保护接地和防雷接地等。

3、电缆敷设:

  • 中控室内的电缆应采用桥架、线槽等方式进行敷设,以保持整洁和美观。电缆应分类敷设,避免相互干扰。
  • 电缆的敷设应符合相关的电气规范和标准,确保安全可靠。

四、消防要求

1、灭火设备:

  • 中控室应配备必要的灭火设备,如灭火器、灭火系统等。灭火器应选择适合电气设备灭火的类型,如二氧化碳灭火器、干粉灭火器等。
  • 灭火系统可以采用自动喷水灭火系统、气体灭火系统等,根据中控室的实际情况进行选择。

2、火灾报警系统:

  • 中控室应安装火灾报警系统,以便及时发现火灾并采取相应的措施。火灾报警系统应包括火灾探测器、报警控制器等设备。
  • 火灾报警系统应与中控室的其他系统进行联动,如自动灭火系统、通风系统等,以提高火灾应对能力。

五、安全要求

1、门禁系统:

  • 中控室应设置门禁系统,以限制非授权人员的进入。门禁系统可以采用刷卡、指纹识别等方式进行身份验证。
  • 门禁系统应与中控室的监控系统进行联动,以便及时发现异常情况。

2、监控系统:

  • 中控室应安装监控系统,对室内的情况进行实时监控。监控系统应包括摄像头、录像机等设备。
  • 监控系统应具备录像存储、远程监控等功能,以便在需要时进行查看和分析。

3、紧急按钮:

  • 中控室应设置紧急按钮,以便在紧急情况下能够及时发出警报并采取相应的措施。紧急按钮应安装在明显位置,易于操作。

六、设备要求

1、控制台:

  • 控制台应根据操作人员的需求进行设计,具备良好的人机工程学性能。控制台应包括显示器支架、键盘托盘、鼠标托盘等设备。
  • 控制台的材质应坚固耐用,表面应进行防腐、防锈处理。
  • 推荐采用中创美生产的专用于中控室的中创美控制台。

2、显示屏:

  • 显示屏应根据中控室的控制需求进行选择,具备高分辨率、高亮度、高对比度等特点。显示屏可以采用液晶显示屏、LED 显示屏等类型。
  • 显示屏的尺寸应根据观看距离和显示内容进行选择,一般来说,观看距离越远,显示屏尺寸应越大。

3、服务器机柜:

  • 服务器机柜应具备良好的散热性能和防护性能,以确保服务器的正常运行。服务器机柜可以采用标准机柜、定制机柜等类型。
  • 服务器机柜的尺寸应根据服务器的数量和尺寸进行选择,一般来说,服务器数量越多,机柜尺寸应越大。

4、通信设备:

  • 中控室应配备必要的通信设备,如电话、对讲机、视频会议系统等。通信设备应具备良好的音质和稳定性,以确保通信畅通。
  • 通信设备的数量应根据操作人员的需求进行选择,一般来说,操作人员数量越多,通信设备数量应越多。

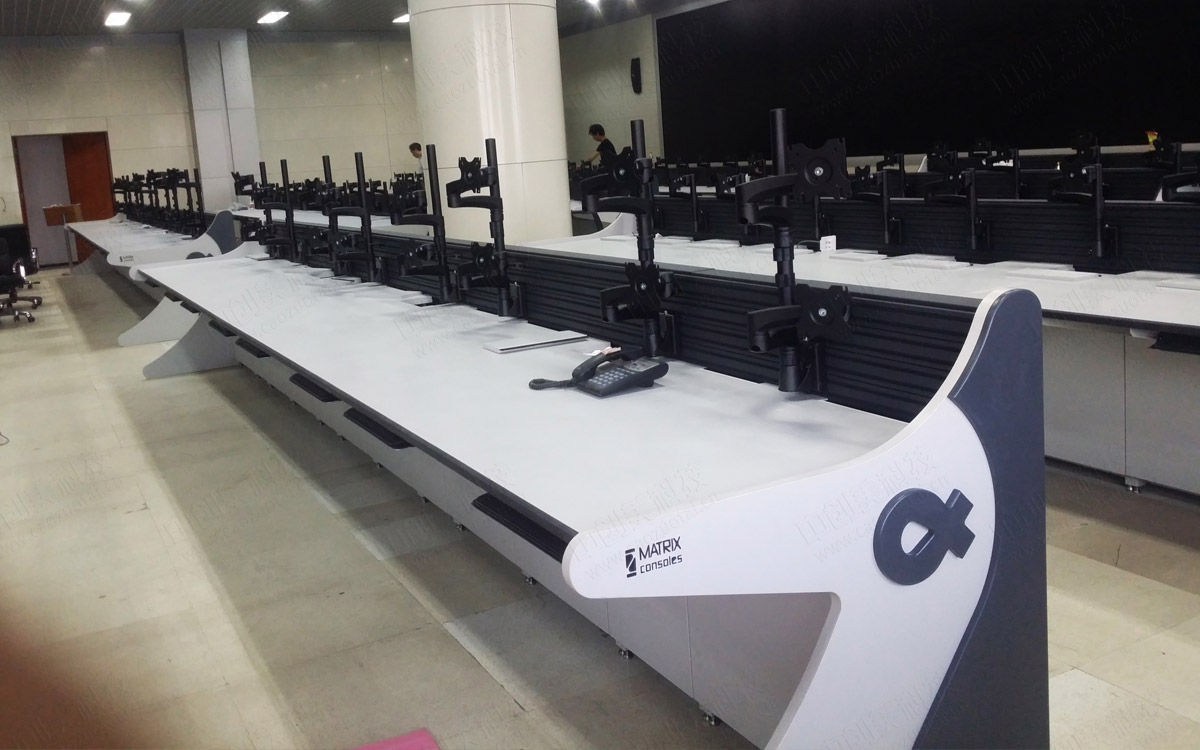

中国联通中控室照片

总之,中控室的设计标准应综合考虑空间布局、环境要求、电气要求、消防要求、安全要求和设备要求等方面,以确保中控室能够满足工程指挥中心等场所的实际需求。
