优质指挥控制台结构应满足哪些标准?

控制台结构是指挥控制台最重要部分,是控制台质量的最基本保障,控制台结构的质量好坏决定了控制台整体的质量好坏,可以看出控制台结构的重要性,决定控制台结构质量的因素有很多,包括材质、工艺、设计等,那优质指挥控制台结构应满足哪些标准呢?

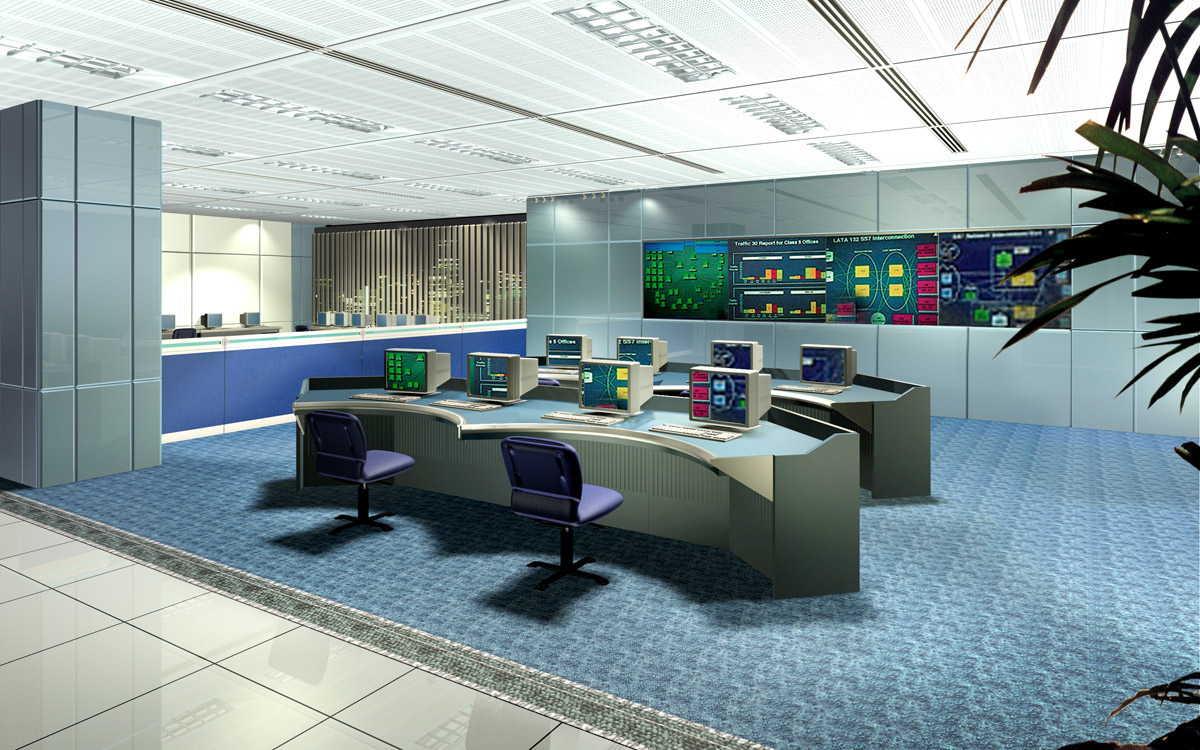

优质指挥控制台概念图
  1. 指挥控制台结构主体架构包括有左右侧窗、上下承重梁,利用联接件形成1个单独组件,各组件相互间通用构件相同可对换,总体联接后的各组件间内部贯通,各类电缆在指挥控制台内能随意贯通;
  2. 指挥控制台大梁主体架构后边安装载重大梁,其钣金件厚度不小于3mm;
  3. 指挥控制台背部墙后背墙固定在后梁上、其悬挂显示器支架的凹形板采用断面厚度不低于2mm的铝型材加工,背部墙总体与主体结构及大梁通过尺寸不小于25mm*25mm方钢管联接,方钢管断面厚度不小于2mm,安装完后后连接成一体;
  4. 指挥控制台大面板支臂主体结构前侧安装台面板载重支臂、其钣金以绞链形式或悬架形式安装在中立柱及侧板上;
  5. 指挥控制台中立柱较长直线组件中间以中立柱切分内部空间、门板以绞链形式或悬架形式安装在中立柱及侧窗上,中立柱后边可置放六位三孔PDU电源模块;
  6. 指挥控制台配件组件内安装电脑机箱托板。可按照要求配备配线架、PDU、卡博菲桥架。上横梁上应每6寸预留一个安装86盒的圆洞、便于安装各类强弱电插口,下横梁进线圆洞需安装塑胶护线套防止线缆划伤,台面下部可选配单、双层键盘架;
  7. 指挥控制台材料及加工框架结构中各组件采用一級冷轧钢板冲压折弯成形、主体架构应用不低于2mm厚的一级冷轧钢板加工、承重梁组件采用不低于3mm厚的一级冷轧钢板加工,外表层静电塑粉喷涂;
  8. 指挥控制台前后门板采用高密度板双贴进口阻燃板加工,总体厚度不大于18mm,联接铰链采用高档的无声缓冲铰链安装,应具有质轻,手感好,开关门噪音小等优点,保证其100000次无障碍开启。同时铰链安装方式必须为快装式、方便安装和拆卸;
  9. 指挥控制台控制台深度范围要求在范围为(900-1100mm)。
