工业发电厂控制台设计规范

工业发电厂集中控制室内需要使用控制台,通过控制台的盘面而已各种按钮、指示灯、桌面嵌入式设备、仪表盘、显示器、电话、文件管理夹等,中创美提供工业发电厂控制台设计规范供您参考。

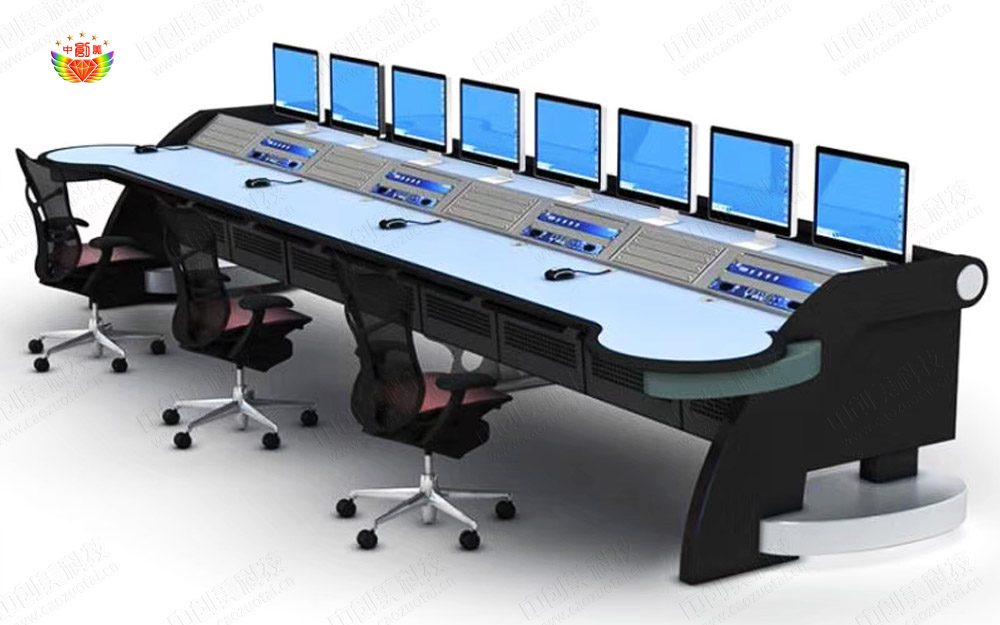

工业发电厂控制台设计图

1、发电厂集中控制室内的控制台结构、外观及颜色应与房间装修风格协调一致,各种盘面的设备布局和摆放顺序应有一定的规律性和规范性。

2、工业控制台上设备布局尺寸应满足运行、操作、维护等要求,控制台内设备及盘面之间应留有合适的维护和操作空间。

3、发电厂控制台就符合现行国家标准《工业自动化盘、柜、台、箱》GB/T 7353的相关规定。

4、工业控制台的外壳安全防护等级应符合现行国家标准《外壳防护等级(IP代码)》GB 4208的相关规定。

5、控制台宜采用框架式结构,控制面板宜采用桌式结构,电源柜宜采用柜式结构。

6、控制台上应布局用于操作的主要控制系统和视频监视系统的人机接口及后备操作装置。

7、工业控制台内的电源开关、熔断器、插座应布置在便于操作的位置,且不宜高于1700mm。

8、控制台内横排的端子排最下层距台底不应小于300mm,相邻端子排的中心间距不宜小于200mm,电缆头固定架最下层距离台底不宜小于150mm,横排的端子座距台边两侧边缘不宜小于100mm。

9、同一控制台内交、直流电气设备宜分别布置在不同内壁上,同类电源按电压等级分区布局。

10、发电厂控制台的设备不应与其它嵌入式设备相冲突,不应彼此妨碍安装、接线及维护等操作,安装在侧壁的设备与装在盘面的设备间应留有安装和维修距离,且应有相应的接地板。
