调音控制台说明书

调音台也称为调音控制台,是音频控制必备的一种专业设备,应用于各种企业会议中心、影剧院、音乐厅、流动演唱会,或者现在流行的街舞等场合,调音控制台的使用需要一定的专业技术和经验,中创美提供调音控制台说明书供您参考。

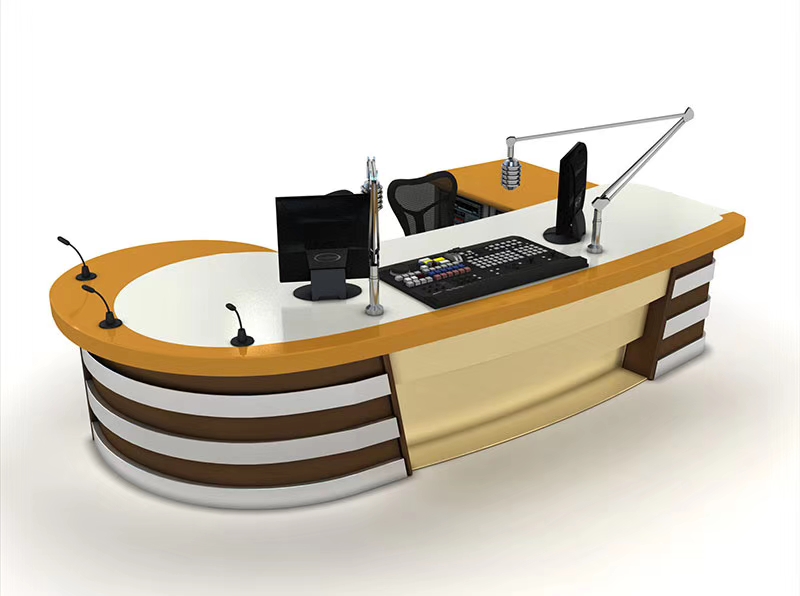

调音控制台图片

一、调音控制台是干嘛的?

调音控制台是扩声系统和录音录像中常用的设备。它有多通道输入,每个通道的声音信号都可以独立处理和放大,可以补偿高音、中音和低音的音质,为输入的声音增添魅力,在空间中定位这个通道的声源等。它还可以混合各种声音,混合比例可以调节;它有多种输出(包括左右立体声输出、编辑输出、混合单声道输出、监控输出、录音输出和各种辅助输出等。).在许多系统中,调整控制台起着关键作用。它不仅可以创造立体声,美化声音,还可以抑制噪音和控制音量。它是声音艺术处理必不可少的机器。

二、调音控制台种类有哪些?

调音控制台的输入通道数、功能键数和输出指令都有差异。事实上,要掌握调优控制台的使用,我们应该从总体上来看。通过实际操作和联系,自然熟能生巧。调音控制台分为三部分:输入部分、总线部分和输出部分,总线部分连接输入部分和输出部分,形成整个调音控制台,分为以下几类:

  1. 立体声现场制作调音控制台(Stereo Field Production Console)
  2. 录音调音控制台(Recording Console)
  3. 音乐调音控制台(Music Console)
  4. 数字选通调音控制台(Digital Routing Mixing Console)
  5. 带功放的调音控制台(Powered Mixer)
  6. 无线广播调音控制台(On Air Console)
  7. 剧场调音控制台(Theatre Console)
  8. 扩声调音控制台(P.A. Console)
  9. 有线广播调音控制台(Wired Broadcast Mixer)
  10. 便携式调音控制台(Compact Mixer)

三、调音控制台品牌有哪些?

  1. 日本雅马哈调音控制台:雅马哈在1887年于日本横滨成立,是目前世界上最大的乐器制造商,调音控制台的发明者,世界数字调音控制台领域的领导者。
  2. 德国百灵达调音控制台:1989年成立是一家专门设计、研发和生产各种音乐器材和音频设备以及相关产品的企业。它的产品涉及音频技术、音响调音、电脑录音和DJ产品等非常广泛。
  3. 英国声艺调音控制台:成立于1973年音乐巡演非常盛行,可以移动的调音控制台一推出就受到流行乐队与音响设备公司的欢迎,设计与创新一直声艺公司不断发展的优势。
  4. 英国DiGiCo调音控制台:英国DiGiCo是有着丰富制造经验的音响调音控制台品牌,在上世纪90年代研发和推出了数字调音控制台,变革了数字调音控制台的理念,是数字调音控制台行业的先驱。
  5. Cadac调音控制台:Cadac在1968年英国成立,这么对年一直是高品质音频调音控制台的代表,被认为专业级别设备,是目前世界上舞台剧、音乐剧、流动演唱的首选。
  6. 英国Allen & Heath调音控制台:Allen & Heath已为世界设计出众多实用的调音控制台,产品扩展到了几乎所有可以想象到的应用,包括巡演、剧院、教堂、俱乐部、电视和
  7. 广播电台、录音室,以及其他需要优质音频的许多场所。
  8. 美国RunningMan调音控制台品牌:RunningMan是由美国LOUD专为中国市场推出的全新专业音响品牌。
  9. 英国MIDAS调音控制台品牌:MIDAS品牌在现场音频调音控制台的世界已经有了悠久的历史,MIDAS取得重大成功的第一台调音控制台是PR4模拟调音控制台。

四、调音控制台报价多少钱?

调音控制台价格参差不齐,从入门级到发烧级的价格差出几十倍甚至不百倍,一般企业用高音控制台价格在2万-8万之间,专业的剧场调音控制台价格都在十万以上,具体看哪个品牌吧,如果是进口的国际知名品牌就更贵了。

五、调音控制台构成

  1. 调音控制台主要由外壳的调音控制台柜、调音控制台箱、按钮、麦克风插座、集成线路、输入部分、输出部分等组成。
  2. 调音控制台有几根母线,肯定有相对应的输出插座,每个输出插座输出的声信号肯定在调音控制台上装有其相对应的调节键,可能是推拉键,也可能是旋钮。
  3. 每种输出调节功能键旁边都装有监听按键,一般推拉键旁边的监听按键为推了前监听PEL,旋钮旁的监听按键为经过旋钮的监听(AFL)。
  4. 从辅助返回(AUX RET)或效果返回(EffectRTN)的插孔进入调音控制台的信号,肯定安装有调节其大小的按钮和相应的声像调节钮PAN。
  5. 凡左右输出或编辑输出的插座前,一般都有相应的INS(又出又进插孔),其目的是可以单独对输出信号在输出前进行特殊加工处理,但辅助输出不装INS插孔。
  6. 如果输出部分装有耳机和对讲话筒T.B.Mic插孔,一般其旁路都有其音量大小调节钮。如果掌握了以上6条规律,便对调音控制台的输出部分的功能键作用便了如指掌了。

六、调音控制台插座有哪些?

  1. 麦克风插座有三个插孔,分别标有1、2、3。参考数字1是接地(GND),与机器外壳相连,外壳被视为0伏电平。参考数字2是热端或高端,是传输信号的一端。参考数字3是冷端或低端,用作传输信号的另一端。因为2和3具有与1相同的阻抗,并且从输入端看具有低阻抗,所以它们被称为低阻抗平衡输入插孔。抗干扰性强,噪音低,一般用于连接有线麦克风。
  2. 线路输入端(Line):它是一种1/4"大三芯插座,采用1/4"大三芯插头(TRS),尖端(Tip)、环(Ring)、套筒(Sleeve),作为平衡信号的输入。也可以采用1/4"大二芯插头(TS)作为平衡信号的输入。其输入阻抗高,一般用于除话筒外的其他声源的输入插孔。
  3. 插入式插座(INS):是专用插座,内部正常开启。需要使用时,插入1/4 '大三芯插头,将线路或麦克风进出的声音信号从Tip引出。声音信号经过外部设备处理后,通过铃声返回到调音控制台。所以这种插座也叫出线口和进线口插座,有的是调音的。

七、调音控制台怎么用?调音控制台按钮介绍及使用技巧

  1. 定值衰减键:按下此键,输入的声音信号(通常是线端输入的声音信号)会衰减20dB(即10倍),部分调音控制台的衰减值为30dB。它适用于大的声音信号输入。
  2. 增益调节键:它是用来调节输入声信号的放大量,它与PAD结合可使输入的声信号进入调音控制台时处于信噪比高、失真小的最佳状态,也就是可调节该路峰值指示灯处于欲亮不亮的最佳状态。
  3. 低切按键:按下此键,可将输入声信号的频率成分中100Hz以下的成分切除。此按键用于扩声环境欠佳,常有低频嗡嗡声的场合和低频声不易吸收的扩声环境。
  4. 均衡调节键:它分为三个频段:高频段(H.F.)、中频段(M.F.)、低频段(L.F.),主要用于音质补偿。
  5. 辅助旋钮键:调节这些辅助旋钮,等于调节该路声音送往相应辅助母线的大小其中AUX1和AUX2的声信号是从推子(Fader)之前引出的,不受推子影响。AUX3和AUX4的声信号是从该路推子(Fader)之后引出的,受推子大调节的影响。前者标有Pre,后者标有Post。
  6. 声像调节键:它用于调节该路声源在空间的分布图像。当往左调节时,相当于把该路声源放在听音的左边。当往右调节时,相当于把该路声源放在听音的右边。若把它置于中间位置时,相当于把该路声源放在听音的正中。实际上,这个旋钮是用来调节声源左右分布的旋钮,它对调音控制台创作立体声输出极为重要。
  7. 衰减器键:该功能键的调节起两方面作用:一方面用来调节该路声音在混合混合中的比例,往上推比例大,往下拉比例小;另一方面,用来调节该路声源的远近分布,往上推声音大,相当于将该路声源放在较近的位置发声,往下拉,声音小,相当于将该路声源放在较远的位置发声。它与PAN结合可创
  8. 作出各个声源的空间面分布。调音控制台创作立体声输出,用的是Fader和PAN功能键。
  9. 监听按键:衰减前的监听,按下它,用耳机插在调音控制台的耳机插孔便能听见该路推子前的声音信号。
  10. 接通按键:按下它,该路声音信号接入调音控制台进行混合。
  11. L-R按键:按下它,该路声音信号经推子、PAN之后送往左右声道母线。
  12. 1-2按键:按下它,该路声音信号经推子和PAN之后送往编组母线1和2。
  13. 3-4按键:按下它,该路声音信号经推子和PAN之后送往编组母线3和4。

八、调音控制台的种类有哪些

调音控制台有很多种,但主要功能键都是一样的,中创美操作台厂家提醒您,调音控制台的每个输入只能输入一个声源,否则会相互干扰,阻抗不匹配,声音失真。

九、调音控制台保养注意事项

调音控制台在使用时要注意用重物压在按钮上以免造成按钮失灵,由于线缆比较多,为避免电路短路或造成故障,不要将水杯放在调音控制台上。
