标准机柜尺寸参数及配置详解

机柜是计算机房必须用到的一种设备安装柜体,可以用于安装各种计算机设备、服务器、网络交换设备、机架式电源等,机柜的种类很多,有电力机柜、网络机柜等,一般我们所说的机柜指的是网络机柜,标准的网络机柜是有标准尺寸和配置的,比如必须有19英寸标准机架用于安装设备,中创美操作台厂家提供标准机柜尺寸参数及配置详解供您参考。

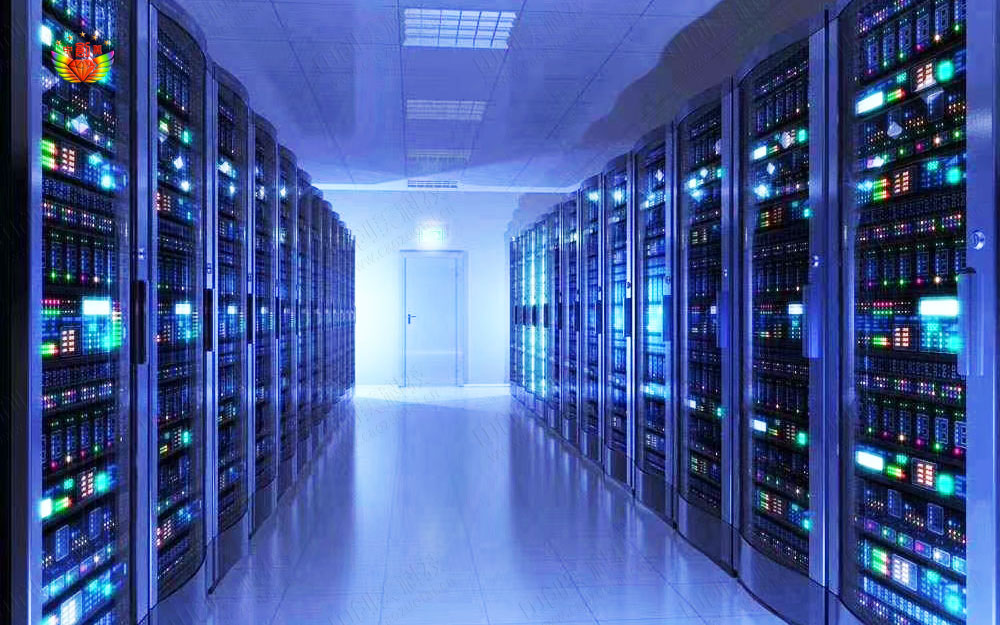

机房机柜图片

机柜应便于生产、组装、调试、包装和运输等,并应符合19英寸标准化、规范化和系列化的要求,具有美观、适用性和色彩协调性等特点,而机柜的配置也有一定的要求,不同的配置要求也不同。

1、机柜固定托盘

用于安装各种设备,用途广泛,包括19英寸标准固定托盘和非标准固定托盘等。根据机柜的深度不同,对应的托盘深度也不同,托盘的承重能力取决于托盘的厚度,从10kg到100kg不等,但市场上托盘的承重能力一般不低于50kg。

常见的托盘宽度为450毫米、465毫米、468毫米和475毫米;托盘深度为250毫米、350毫米、550毫米、650毫米、710毫米、750毫米。托盘厚度为0.6毫米、0.8毫米、1.2毫米、1.5毫米、1.8毫米和2.0毫米。

2、滑动托盘

滑动托盘用于安装键盘等设备,可轻松拉出和推回,19英寸标准滑动托盘适用于任何19英寸标准机柜,传统滑动托盘的深度为400毫米和480毫米,重量必须不低于20公斤。

3、配电装置

配电装置可选电源插座,适用于任何标准电源插头,匹配19英寸安装架,安装方式灵活,常用规格参数为6孔8孔位,都是额定电流10A,多功能国际孔,国标10A注塑插头,电源线为1.5平方毫米,长度为2米,标准机柜设备安装宽度为标准19英寸,包含电源指示灯,10A通用孔,带防护门。

4、电线管理器

标配的电线管理器为19英寸标准电线管理器,可以与任何机柜厂家的柜体一起使用,12孔线架匹配12端口、24端口和48端口配线架。

5、排线环

排线环柜内使用的排线装置安装拆卸非常方便,其数量和位置可以随意调整。

6、l支架

l支架可与机柜配合使用,用于机柜内安装19英寸标准设备,尤其是重型设备。

7、盲板

盲板是为了让空缺的位置看起来更加美观整洁,或者解决废气的热循环,更好更有效的阻隔热风和冷风,避免冷热风短路循环,盲板的常见规格为1U、2U和3U。

8、伸缩梁

伸缩梁用于柜内安装空间,安装拆卸非常方便。同时还可以配备合理安装的线架和配电装置。灵活多样的形式。

9、键盘支架

键盘支架用于安装标准电脑键盘,可与市面上所有电脑键盘配套使用。必须与滑动托盘一起使用。

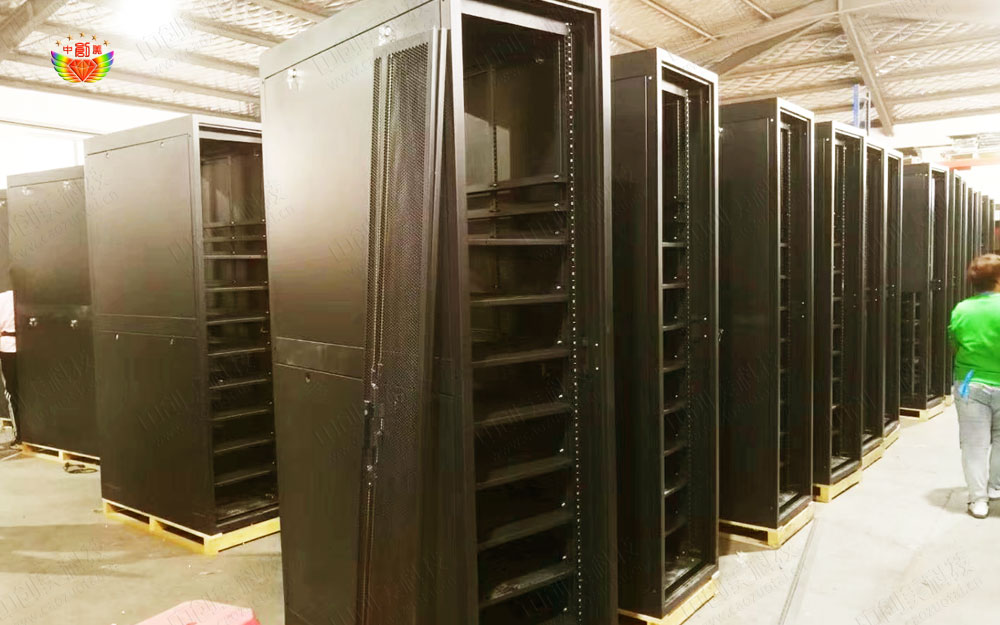

非常炫酷的机柜照片

10、调速风机单元

调速风机单元安装在机柜顶部,可根据环境温度和设备温度调节风机转速,有效降低机房噪音,调速方式分为自动调节和手动调节。

11、机架式风扇单元

机架式风扇单元高度为1U,可安装在19英寸标准机柜的任何高度。

12、中创美机柜产品特点

  • 中创美机柜采用框架结构,标准机柜主框架的前后门和左右侧门可以快速拆卸,还需要配置脚轮和锚钉等,使用于运输和吊装卸货,静载承重达300KG。
  • 玻璃前门及高密度网孔后门,可同时解决设备保护、通风散热、外部观察机器运行状态三方面的使用要求。
  • 机柜两边侧门都可以快速打开,方便安装和维修。
  • 托盘可根据用户要求,上下自由调整。
  • 机柜的垂直安装立梁上标示出了每个"U"的准确位置,方便用户安装工作。
  • 可同时安装脚轮和支撑脚。
  • 带透气孔的门条,方便通风散热。
  • 可关闭的上部、下部多处走线通道,底部走线孔尺寸可按需调整。
  • 机柜顶置的风扇,为设备的通风散热提供了保障。

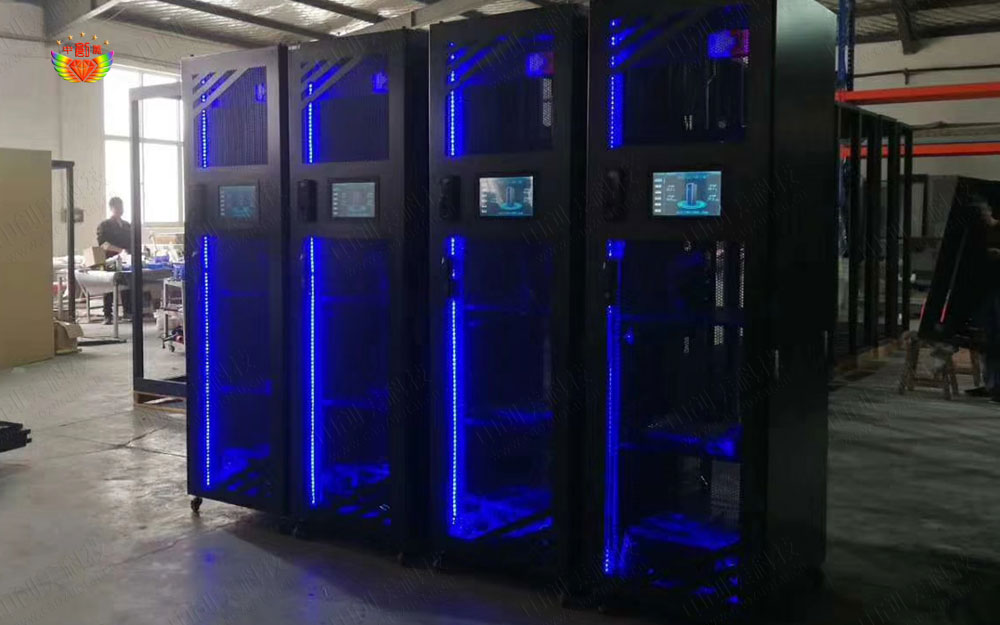

标准网络机柜
