监控中心与监控操作台线缆如何连接?
监控中心有许多监控设备、网络设备、报警设备和网络线缆、电力线缆、报警线缆、音视频线缆及各种强弱电线缆,这些线缆的管理和布线是一个棘手的问题,合理有效的线路布局对于监控中心至关重要,监控操作台内的线缆管理是监控中心线路管理的一个重要环节,那监控中心与监控操作台线缆如何连接?

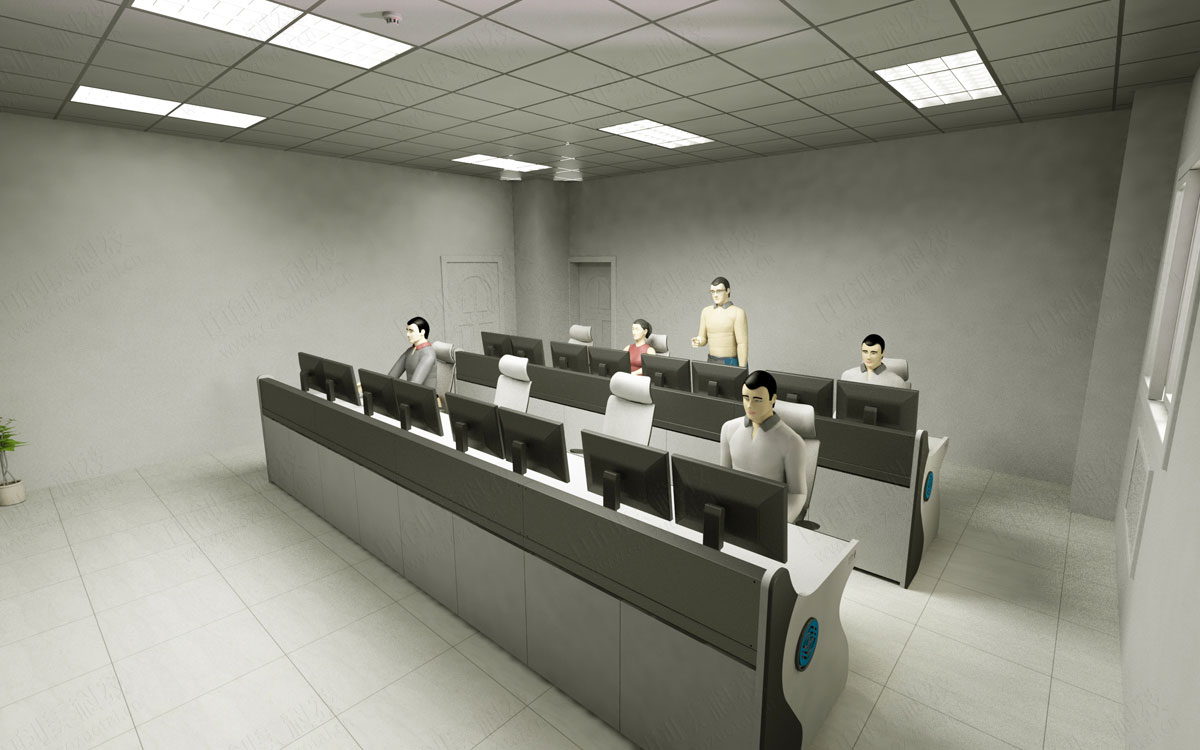

1、监控中心内布线设计
监控中心在进行布线设计时,首先要确定监控操作台的位置和布局,以及监控中心内的线缆的种类和数量,然后根据不同的地面种类进行线路管线设计,一般来讲线缆的铺设都是在地面也就是监控操作台下方进行,如地面是防静电高架地板,那就在防静电地板下面做金属线槽用于走线,如地面是地砖地毯,那就需要提前预埋线缆或者穿线管,如果线缆的数量很多,那就需要挖比较大而深的电缆沟用于走线。
监控中心进行布线设计时,应注意强弱电线缆要分开铺设,需要按照指挥中心设计规范和电子计算机机房设计规范的要求进行线缆路由设计,有时候音视频线缆和网络报警线缆也需要分开,避免一根线槽内出现多种线缆交叉在一起,这样不但不便于管理和维护,相互还有出现信号干扰的情况。
2、监控操作台内布线设计
为了保证监控操作台内线路的安全合理使用,操作台内部也需要对强弱电分离进行设计,增加了分离线的部件,保证了强弱电的安全分离,保证了强弱电流的互不干扰,合理的布线可以节省空间,有效管理电缆,改善空气对流通道,提高设备运行的可靠性,当控制台的特殊设计出现后期线路问题时,可以快速发现线路问题。
中创美监控操作台内布线不但要考虑横向的铺设,也要考虑纵向的铺设,不但要预留相应的走线槽,还要增加相应的线缆管理部件、绑线孔、过线孔护口等,走线槽在线缆铺设完成后应能够有盖板进行遮盖,以保证良好的视觉效果。

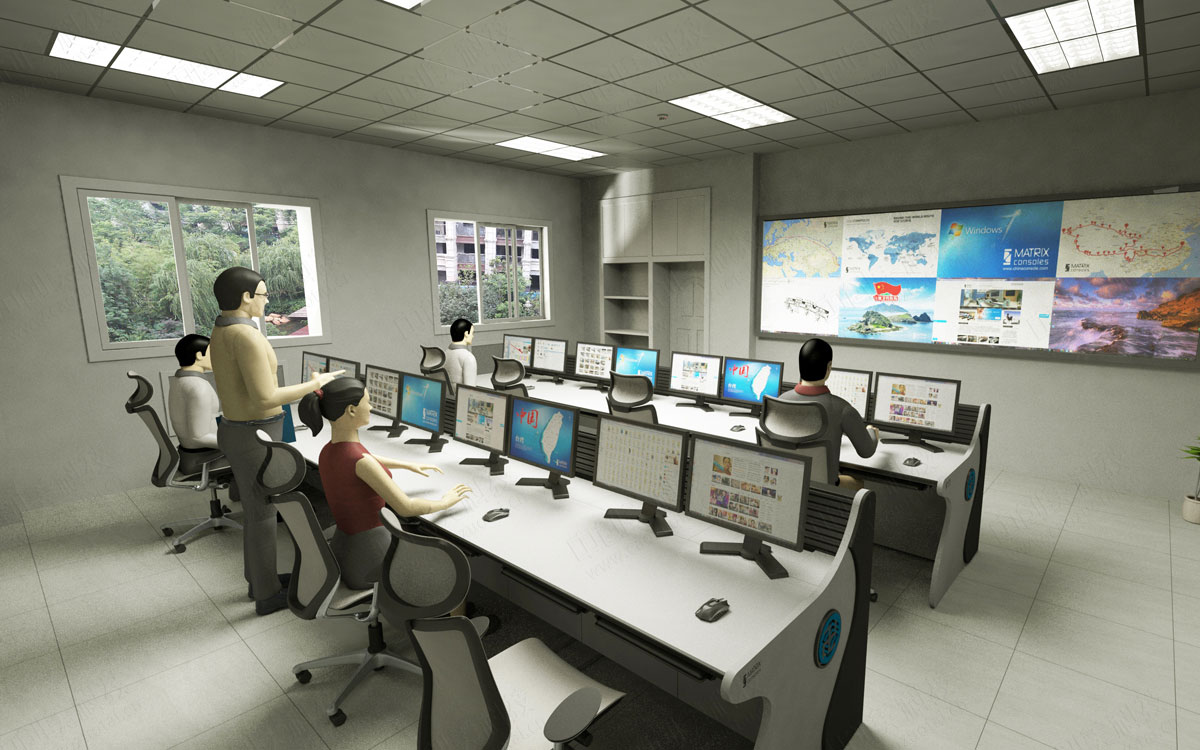

3、监控中心与监控操作台线缆连接
监控中心线槽通过走线槽铺设到监控操作台下方,再从操作台下方进入内部走线槽,通过操作台内横向贯穿的走线槽进行横向铺设,需要纵向走线时可通过纵向走线槽或者绑线孔进行固定,然后连接监控操作台内的PDU电源插座、网络插座面板、计算机主机、监控设备、报警设备、网络交换设备等。
以上是监控中心与监控操作台线缆连接方案,操作台作为设备和线路管理设备,广泛应用于各种监控指挥中心和调度中心等监控环境,而合理的布线直接关系到设备和操作人员的工作效率,并可以减少线路故障,有效保证监控中心的安全运行。
-
