监控操作台线缆管理系统介绍

监控操作台内安装的设备较多,一般包括计算机、显示器、网络设备等,而每种设备的使用都需要相应的电源、网络、各种信号等来支持,连接各种类型的线缆,这些线缆的管理非常重要,不仅会影响到美观,更会影响到安全,做好线缆管理也对后期的维护工作带来方便,中创美提供监控操作台线缆管理系统介绍供您参考。

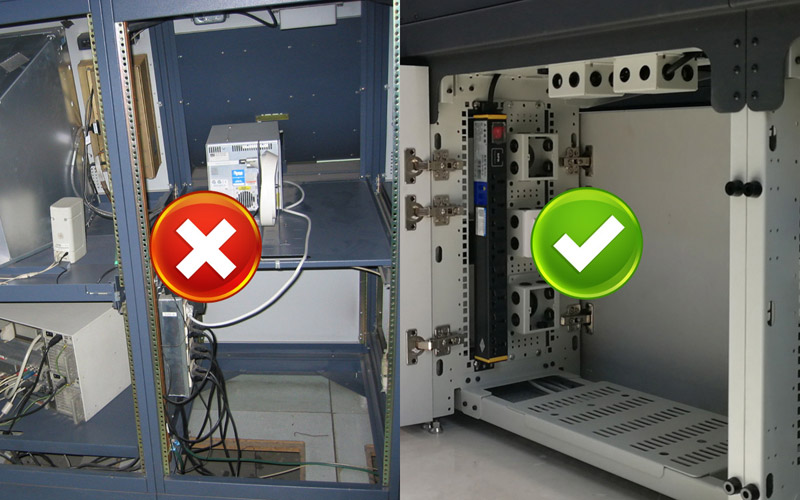

监控操作台线缆管理系统对比图

一、监控操作台插座位置规划

要做好线缆管理,首先一点是要做好插座的位置规划,插座要具体应用需求可分为电源、网络、信号插座等多种,同时又可分为即用式插座和备用式插座。这些插座的应保持相应的距离,同时也要考虑到操作人员对插座使用的便利性,更要考虑线缆的铺设通道。

二、监控操作台线缆铺设通道

线缆的铺设通道非常重要,一般来讲,集控中心都会采用防静电高架地板,所以进线方式大都会采用底部进线,线缆垂直往上进入控制操作台后需要横向铺设,这就需要横向铺设通道,为了避免强电和弱电线缆的平等铺设会影响信号质量,所以横向铺设通道最好是两根以上,且保持200mm以上的安全距离。

三、监控操作台终端连接

线缆在横向线缆铺设通道内进行横向布置,但横向线缆铺设通道与末端插座之间还有一定的距离,这段距离可以用末端线槽来完成,也可以用绑线孔固定的方式来固定线缆。

四、监控操作台线缆管理需要注意的事项:

  • 1、线缆需要牢固地固定在线缆铺设通道内,可以采用扎带捆绑和封闭式线槽等形式。
  • 2、线缆应做好分类,不同类型的线缆需分开固定,以便于以后的维护。
  • 3、末端连接也应用绑带或扎带进行收拢。
  • 4、线缆铺设通道内的过孔,应用环保塑料绝缘保护套加以保护,防止线缆在铺设时被割伤。
  • 5、平行线缆通道需要铺设较多线缆,且维护在维护时也需要操作,所以此通道上方应采用可免工具的活动盖板,在铺设线缆和维护线缆时可以方便将其取开以便于操作。
  • 6、线缆的铺设应为隐蔽式铺设,从控制操作台外部不应看到线缆。
  • 7、强电线缆铺设通道应有接地螺钉连接位置,便于接地以保护操作人员的安全。
  • 8、线缆在铺设时应预留一段长度便于以后维护时使用,将其盘卷在铺设通道内并加以固定。
