标准机柜尺寸规格有哪些?

机柜是一种适用于计算机机房、监控中心等环境内用于安装设备的一种柜体,机柜的尺寸是有一定标准的,以便于各种服务器、电力设备及网络交换设备的安装,很多工程级的设备的面板宽度都采用19寸,所以19寸的机柜是最常见的一种标准机柜,那标准机柜尺寸规格有哪些?

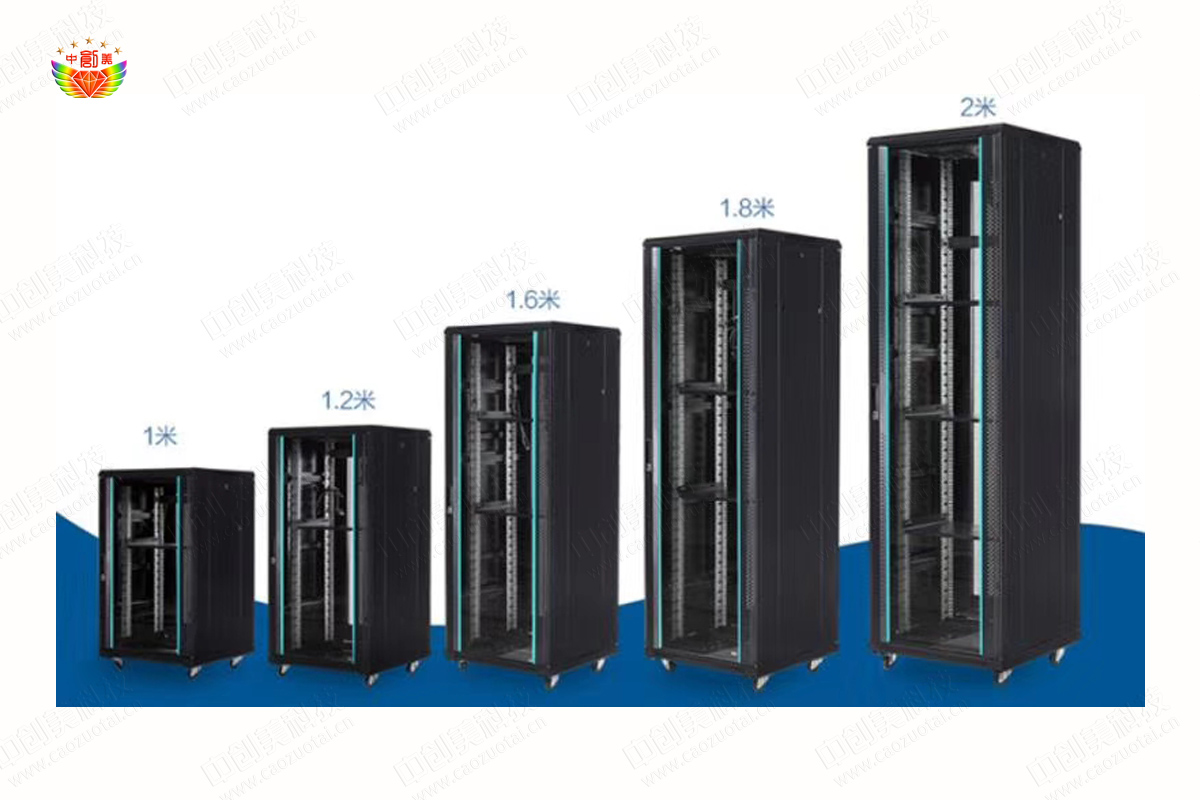

标准机柜尺寸图

一、标准机柜外型尺寸规格

标准机柜外型有宽度、高度、深度三个常规指标。

1、机柜宽度尺寸

机柜的物理宽度通常为600mm和800mm两种,当然也有非常规尺寸,比如有的电力机柜宽度为1000mm或者1200mm。

2、机柜高度尺寸

机柜高度一般从700mm-2400mm,根据柜内设备的多少和统一格调而定,通常厂商可以定制特殊的高度,常见的成品19寸标准机柜高度为1600mm、1800mm和2000mm。

3、机柜深度尺寸

机柜的深度一般从600mm-1000mm,根据柜内设备的尺寸而定,通常厂商也可以定制特殊深度的产品,常见的成品19寸标准机柜深度为600mm、700mm、800mm、900mm。

二、标准机柜设备安装尺寸

1、标准机柜设备安装高度尺寸

标准机柜设备安装高度尺寸一般以U为单位,u是指机柜的内部有效使用空间,使用19寸标准机柜的标准设备的面板一般都是按n个U的规格制造,1U就是4.445cm,我们经常说用的机柜是多少多少U,基本可以代表了机柜的外部尺寸,比如42U标准机柜外型高度为2000mm。

2、标准机柜设备安装宽度尺寸

很多工程级的服务器、机架式设备规定的尺寸是宽(48.26cm=19英寸)与高(4.445cm的倍数),面板安装孔距都采用465mm,宽度为19英寸=482.6mm,所以有时也将满足这一规定的机架称为19英寸机架。

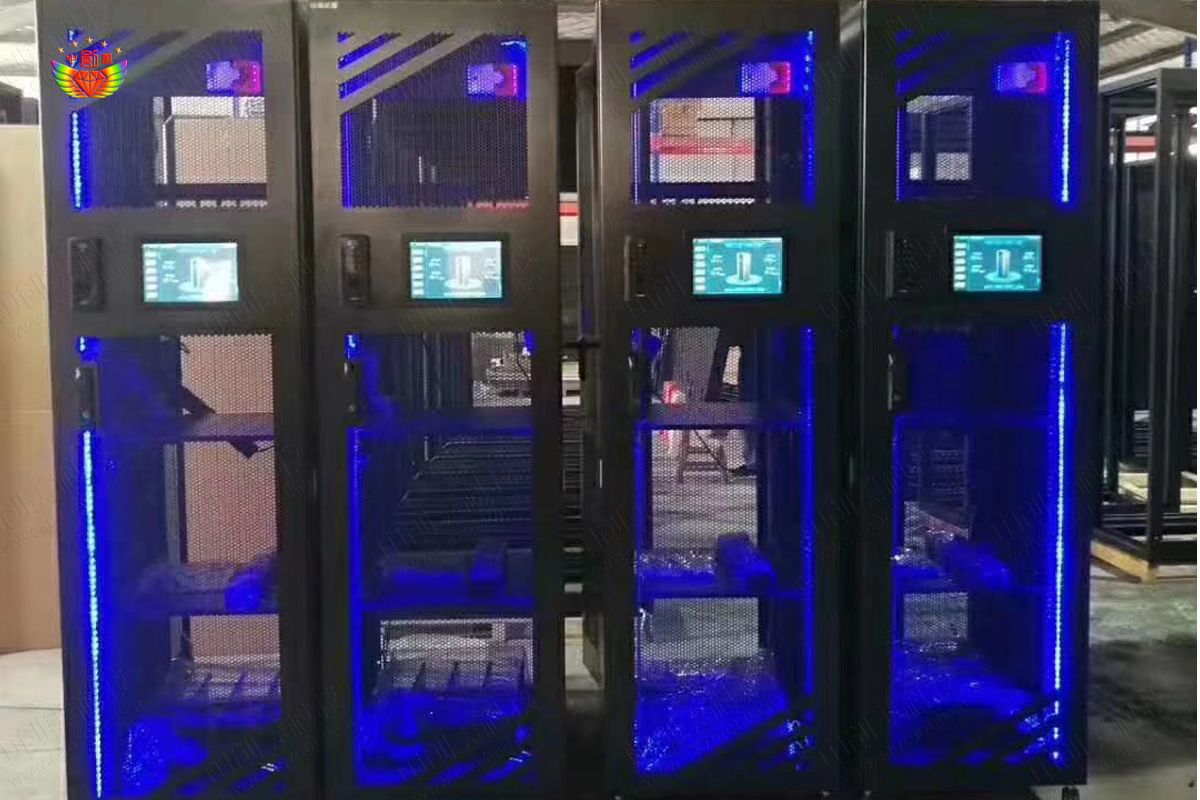

标准机柜图片

三、标准机柜尺寸规格表

机柜的尺寸规格虽然很多,但各个机柜生产厂家还是有一些固定的尺寸规格来进行批量生产,这样可以降低生产成本,中创美提供标准机柜尺寸规格表供您参考。

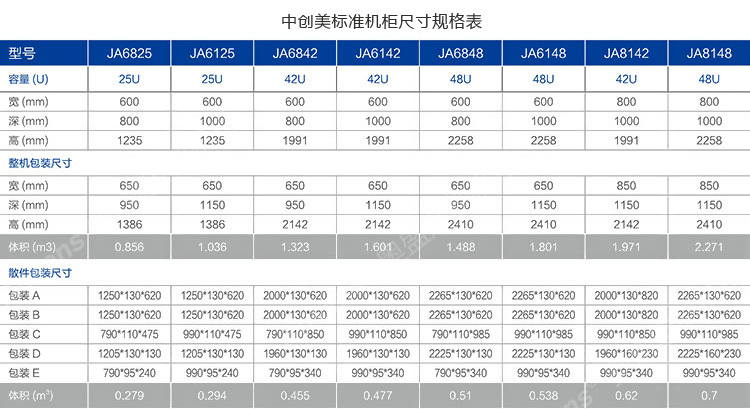

标准机柜尺寸规格表

四、标准机柜材质配置表

机柜不但规格较多,相关的组成部件和配件也比较复杂,中创美标准机柜主要由机柜框架、横梁、顶部模块、侧门、前门、左后门、右后门、立柱、理线架、三角固定板、脚轮、M12支撑脚以及螺丝螺母卡扣组成,详见标准机柜材质配置表。

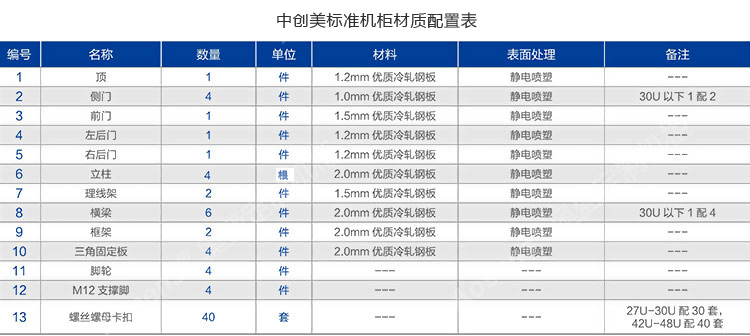

标准机柜材质配置表

中创美机柜主要包括基本框架、内部支撑系统、布线系统、通风系统,对于一些非标准设备,大多可以通过附加适配档板装入19寸机箱并固定。
