中控仪表柜和操作台介绍及作用

中控仪表柜和操作台是中控室内用于安装设备和进行相关操作的重要组成部分,仪表柜主要用于设备安装,没有操作界面或界面非常简化,而操作台主要用于安装设备、按钮,以及作为供操作人员进行相关操作的工作界面。

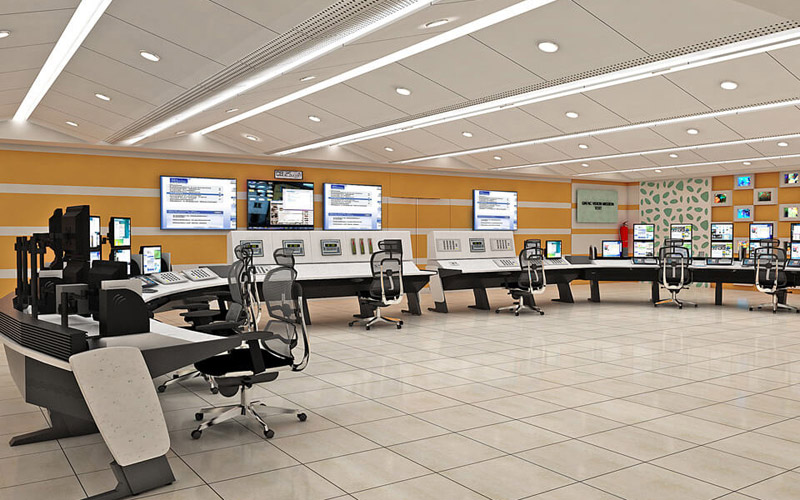

中控仪表柜和操作台效果图片

我们以某化工厂中控室来举例说明,中控系统的数据采集部分是在某罐区,通过通讯线缆传输至中控室,首先要进入的是仪表柜,由仪表柜内的相关仪表对采集的信号进行集中和处理,再传输至操作台上的相关设备上,操作台内一般会安装计算机系统或dcs系统,操作人员可以通过系统的界面观察到系统运行状态,并做出相应判断和操作,操作人员发出的相关指令或者按钮信号传输至仪表柜内的相关仪表设备,再由仪表设备将处理信号传输到现场的执行机构,从而完成中控系统管理的目的。

综上所述,中控室仪表柜和操作台都是中控管理系统中一部分,在整个中控系统的工艺流程中起着不同的作用,一个以工作界面为主,一个以信号处理和执行为主。
