指挥中心综合布线设计方案

指挥中心是企业对信息系统进行监控和管理的地方,指挥中心是企业的核心管理部门,流动数据量较大,且数据重要性较高,对布线系统要求较高,有着非常多的监控指挥设备和各种各样的线缆,在进行指挥中心方案设计时,综合布线系统的设计非常重要,不仅关系到现场施工的质量,关系到以后的使用和维护,更要保障整个指挥中心系统设备运行的稳定性,中创美操作中厂家提供指挥中心综合布线设计方案供您参考。

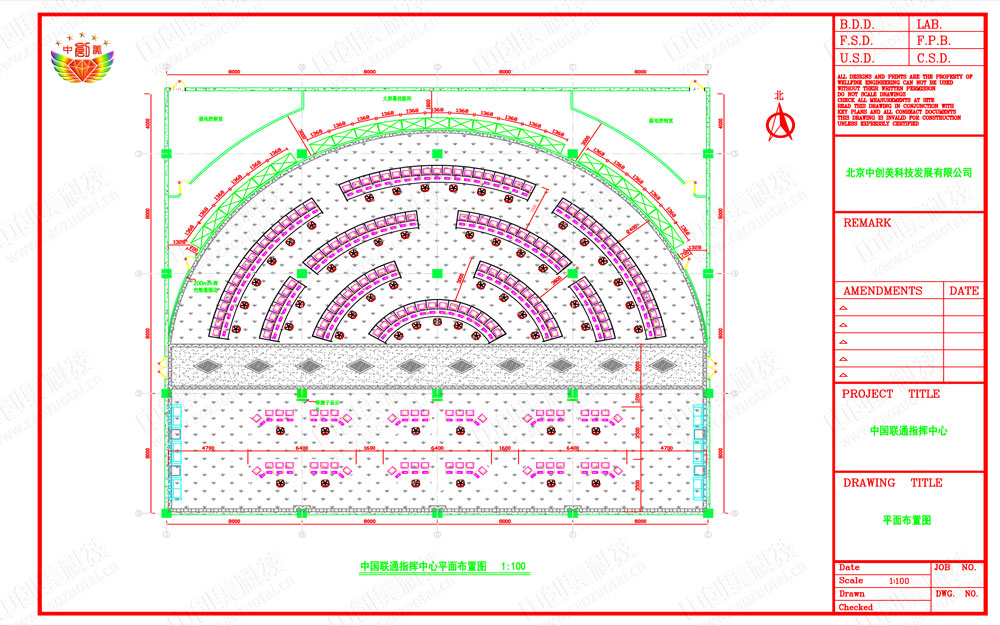

指挥中心综合布线设计图

1、指挥中心相关数据统计

在做指挥中心综合布线设计之前,要先对指挥中心的相关数据进行统计,指挥中心控制台数量是多少,每个席位需要多少个信息点?电源是否为UPS加市电双电源供电、音视频线缆的数量是多少等,要考虑到冗余量和日后扩容的问题,建议在每个指挥中心控制台相应位置设置一个双口信息插座和信息插座,可以根据应用要求在弱电控制室配线机柜内通过跳线进行转换。

2、指挥中心平面规划设计

在相关数据统计完成后,下一步就是做指挥中心平面规划设计,将指挥席位布局在什么位置,做好指挥中心平面布置图。

3、指挥中心综合布线路由设计

根据指挥中心平面布置图对各种线缆进行分类,由于指挥中心电子设备和线缆很多,在进行线缆及线槽的路由设计时考虑到应避免相互之间的干扰,网络线缆、电源线缆、音视频线缆应保持合适的安全距离,可以在吊顶内布线,也可以利用高架地板在地板下布线。

网络布线系统建议选用六类屏蔽布线系统,可能以满足千兆比数据应用,IBM专利性的设计及先进的技术制作工艺使屏蔽系统具有极佳的EMC性能,具有很好的传输性能和很好的稳定性,满足指挥中心要求。另外,弱电控制室内配置8台24口10/100M CISCO交换机,以满足指挥中心内部数据交换。

线缆铺设采用地板下镀锌线槽和镀锌钢管相结合的方式,线槽在每排指挥中心控制台设一个出口,出地板进入控制台以后再由控制台内预留的线槽进行配线,所有信息出口均设置在控制台内部隐蔽处,以改变以往配线时地板下管线错综复杂的状况。

4、指挥中心网络布线系统技术要求

指挥中心网络布线系统符合最新的国际标准ISO/IEC11801,保证计算机网络的高速、可靠的信息传输要求,并具有高度灵活性、可靠性、综合性、易扩容性。

进行开放式布线,所有插座端口都支持数据通讯、话音和图象传递,满足电视会议,多媒体等系统的需要;部分提供光纤到桌面。

指挥中心网络布线系统能满足灵活的应用要求,即任一信息点能够方便地任意连接计算机或电话。

指挥中心网络布线系统所有接插件都应是模块化的标准件,以方便将来有更大的发展所有接插件都应是模块化的标准件,以方便将来有更大的发展。
